Añadiendo series de datos

Cuando abra un nuevo gráfico, se aplicarán una o más series de datos , en función de los instrumentos que seleccionó al crear el gráfico. Puede agregar más series de datos al gráfico (o eliminar las series de datos existentes ) en cualquier momento mediante el siguiente proceso:

1. Abra el cuadro de diálogo Serie de datos haciendo clic en el elemento de menú Serie de datos en la barra de herramientas del gráfico, haciendo clic con el botón derecho en el gráfico y seleccionando el elemento de menú Serie de datos en el menú del botón derecho, o haciendo doble clic en cualquier serie de datos seleccionada en el gráfico .

2. Use el Selector de instrumentos o la Herramienta de búsqueda sobre la sección "Aplicado" en la ventana de la serie de datos para seleccionar una nueva serie de datos .

3. Configure los parámetros de la serie de datos según lo deseado en la sección "Propiedades", luego haga clic en el botón Aceptar

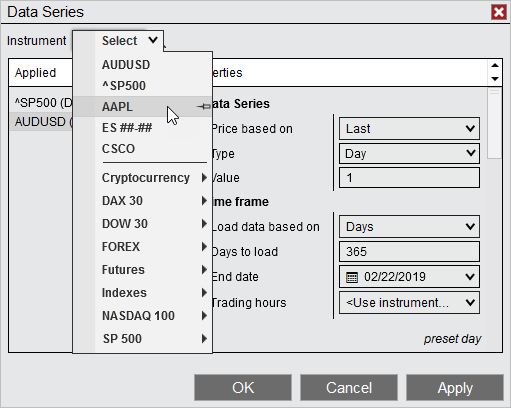

En la imagen de arriba, podemos usar el Selector de instrumentos para agregar una serie de datos a un gráfico que ya está abierto.

Series de datos multiples

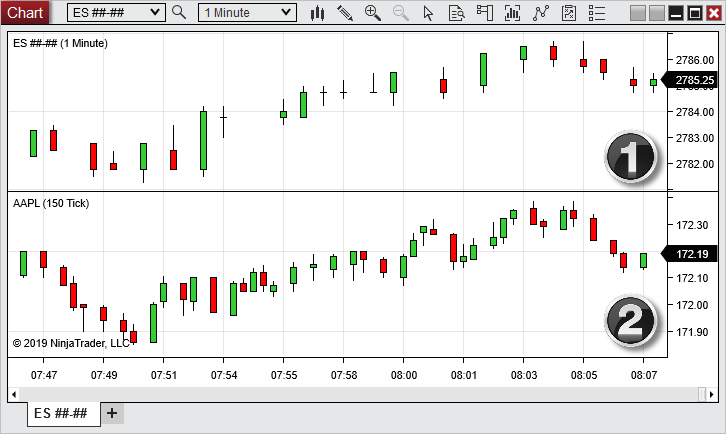

La siguiente imagen muestra dos series de datos trazadas dentro de una ventana de gráfico:

1.ES ## - ## (1 min)

2.AAPL (150 Tick)

Cada instrumento se coloca en su propio panel de forma predeterminada, con la escala mostrada en el margen derecho del gráfico. Muchos paneles separados se pueden mostrar dentro de una sola ventana de gráfico. Los instrumentos e indicadores también se pueden graficar dentro de un solo panel, también. La escala de cada serie de datos se puede justificar a la derecha, a la izquierda o superpuesta en el panel. Consulte la sección " Paneles de información " en la página Navegación de un gráfico para obtener más información.

Espaciado de barra equidistante

El espaciado equidistante de barras es una propiedad del gráfico que determina si las barras se trazan con una distancia igual entre sí o se trazan en un eje horizontal con un espaciado de tiempo uniforme. Las dos imágenes a continuación muestran el mismo gráfico con esta propiedad establecida en Verdadero y Falso. Cuando se establece en Verdadero, la distancia entre las barras es igual en todo el gráfico. Cuando se establece en falso, la distancia entre barras no es necesariamente la misma. En cambio, las barras se trazan en una línea de tiempo del eje x fija en la que cada pulgada a lo largo del eje representa una cantidad de tiempo igual. Esto proporciona la ventaja de poder medir el impulso en gráficos no basados en el tiempo, como el tick o el volumen, al visualizar cuánto tiempo se tarda en terminar de construir la siguiente barra. Las brechas pueden ocurrir si no se forman barras durante el intervalo de tiempo, y pueden aparecer barras superpuestas si las barras se forman cerca del mismo período de tiempo. Tanto las brechas como la superposición se pueden ver en la segunda imagen a continuación. El espacio entre barras equidistante se puede habilitar o deshabilitar dentro de la ventana Propiedades del gráfico .

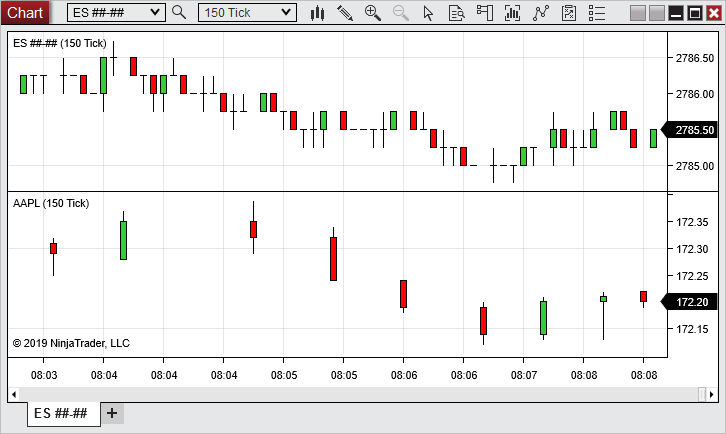

La imagen de arriba muestra dos series de datos de Tick 150 con "Espacio de barra equidistante" establecido en Verdadero.

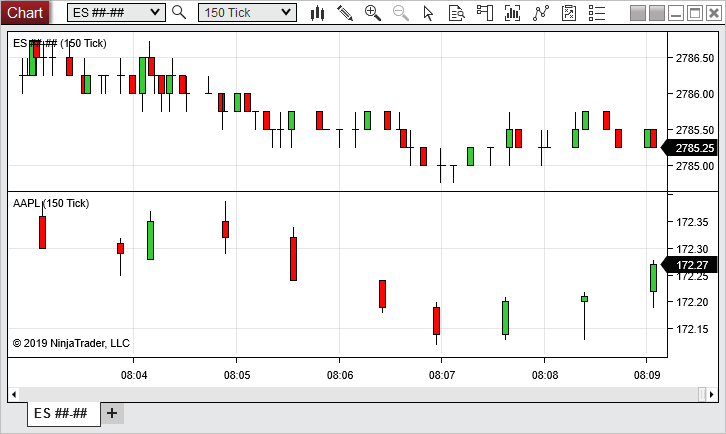

La imagen de arriba muestra las mismas dos series de datos con "Espacio entre barras equidistante" establecido en Falso.

Separación de barras equidistante con series de datos múltiples

Al agregar dos o más series de datos a un gráfico, el espacio entre las barras se determinará mediante la serie de datos "Primaria", que suele ser la primera serie que se agrega al gráfico.

Configuración de qué serie de datos es principal

Opcionalmente, puede volver a configurar otra serie para que sea "Primaria" haciendo clic derecho en las barras del gráfico y seleccionando " Establecer como Primaria ".

Línea de tiempo agregada del eje X

Cuando se usan varias series de datos con diferentes plantillas de horas de negociación , NinjaTrader establecerá la escala del eje de tiempo utilizando la primera hora de inicio y la última hora de finalización de todas las plantillas de horas de negociación aplicadas a la serie de datos en el cuadro. Por ejemplo, si un instrumento tiene una hora de inicio de sesión de 7:00 AM y una hora de finalización de 2:00 PM, y otro tiene una hora de inicio de sesión de 8:00 AM y una hora de finalización de 4:00 PM, la tabla tendrá una hora de inicio de sesión de 7:00 AM (desde el primer instrumento) y una hora de finalización de 4:00 PM (desde el segundo instrumento).
