Estilos de gráfico
<< Click to Display Table of Contents >> Estilos de gráfico |
NinjaTrader suporta uma grande variedade de estilos de gráficos . Esta página explica como cada estilo de gráfico é criado em um gráfico e fornece dicas para a leitura de gráficos de diferentes estilos. Por favor, consulte a página Trabalhando com Dados de Preço para obter informações sobre como alterar os Estilos de Gráfico .
Nota : Alguns estilos de gráficos devem ser usados com um tipo de barra específico e serão mais eficazes quando combinados com esse tipo de barra .Por exemplo, Point e Figure podem ser encontrados nos menus Bar Types e Chart Styles, e esses dois serão mais úteis em conjunto em um gráfico. Como outro exemplo, o tipo de barra Renko pode ser mais eficaz quando combinado com o estilo Abrir / Fechar gráfico . Quando você seleciona um tipo de barra , o estilo de gráfico recomendado é selecionado automaticamente, mas ainda pode ser alterado posteriormente. |
Entendendo o estilo do gráfico de caixa
Estilo de gráfico de caixaO Box Chart Style foi projetado especificamente para simplificar a análise de vários períodos nos gráficos. O estilo Caixa desenha uma forma retangular para cada barra, cor verde por padrão para barras superiores e vermelho por padrão para barras inferiores. Em vez de diferenciar entre Abrir, Alta, Baixa e Fechar de um intervalo de tempo específico, o estilo Caixa exibe apenas o Alto e o Baixo. Isso é feito para permitir uma segunda série de dados que mostrará uma granularidade maior de ação de preço a ser pintada na parte superior das barras da caixa . Por exemplo, na imagem abaixo, o estilo Caixa é usado para mostrar o Alto e o Baixo de um período de tempo mais alto, enquanto as Castiçais são usadas para mostrar uma ação de preço intra-bar mais precisa em um período de tempo menor para o mesmo instrumento. Lendo um gráfico de caixaAs barras de caixa podem ser usadas para definir essencialmente um intervalo de negociação que ocorreu dentro de um período de tempo especificado, mas elas não revelarão nada sobre ação de preço intra-barra. O estilo Box é mais efetivo quando associado a uma Data Series com período de tempo menor no mesmo painel de gráfico , como no exemplo abaixo.

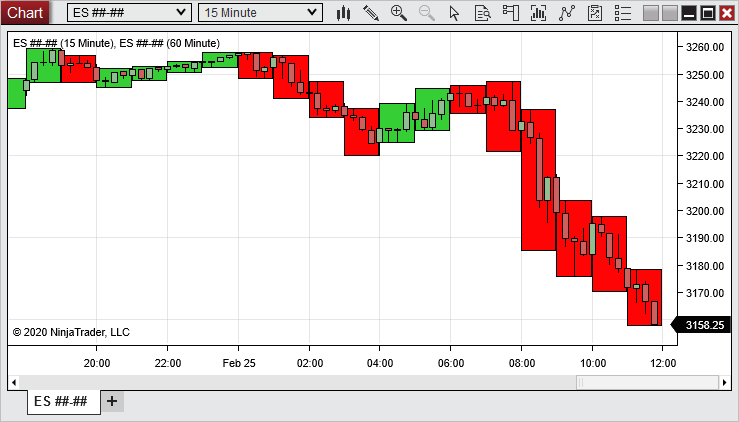

Na imagem acima, uma série de dados de 60 minutos do contrato de futuros do E-Mini S & P 500 está usando o estilo Box e é pintada atrás de uma série de dados de 15 minutos do mesmo instrumento, mostrando claramente o menor movimento de preços dentro do prazo mais tempo. Para obter mais informações sobre como pintar uma Data Series em cima de outra, consulte a seção " Como alterar a ordem z (ordem de pintura) de um objeto de gráfico " da página Trabalhando com objetos em gráficos . |
Entendendo o estilo do gráfico de velas
Estilo Gráfico de CandlestickO Candlestick Chart Style representa quatro pontos de dados por barra: Aberto, Alto, Baixo e Fechar. Castiçais geralmente são pintados de uma cor para barras ascendentes (verde por padrão) e outra cor para barras invertidas (vermelho por padrão).
Lendo um gráfico de velasCastiçais são divididos em duas seções principais, um corpo de vela e um pavio. Em uma barra para cima, a parte superior do corpo da vela representa o preço de fechamento e a parte inferior representa o preço de abertura. Em uma barra descendente, a parte superior do corpo da vela representa o preço de abertura e a parte inferior representa o preço de fechamento. Em barras para cima ou para baixo, o ponto alto do pavio representa o preço Alto, e o ponto baixo do pavio representa o preço Baixo.
|
Entendendo o estilo do gráfico de equivalência
Estilo Gráfico de EquivolumeO estilo de gráfico do Equivolume representa quatro pontos de dados por barra: Aberto, Alto, Baixo e Fechar. Além disso, a largura varia por barra. Barras de volume médio são geralmente pintadas de uma cor para barras ascendentes (verde por padrão) e outra cor para barras invertidas (vermelho por padrão).
Lendo um gráfico de velasBarras de volume equivalente são divididas em duas seções principais, um corpo de vela e um pavio. Em uma barra para cima, a parte superior do corpo da vela representa o preço de fechamento e a parte inferior representa o preço de abertura. Em uma barra descendente, a parte superior do corpo da vela representa o preço de abertura e a parte inferior representa o preço de fechamento. Em barras para cima ou para baixo, o ponto alto do pavio representa o preço Alto, e o ponto baixo do pavio representa o preço Baixo. A largura da barra indica quanto volume foi recebido dentro dessa barra em comparação com as outras barras na exibição. Portanto, uma barra larga indica um volume alto e uma barra fina indica volume baixo. |
Compreender o estilo de gráfico de castiçal oco

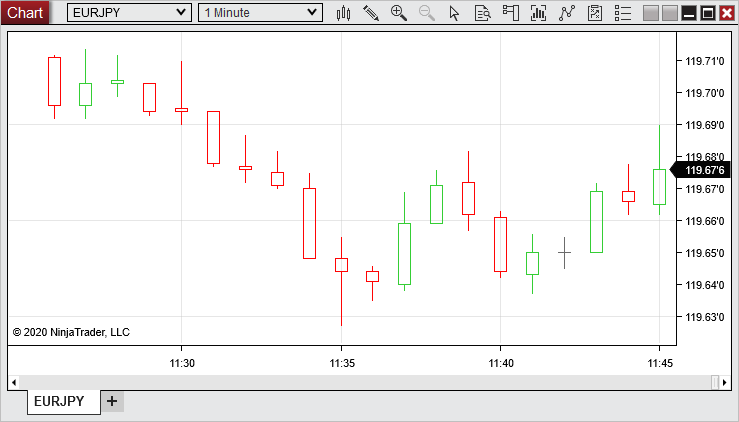

Estilo de gráfico de castiçal ocoO Hollow Candlestick Chart Style representa quatro pontos de dados por barra: Aberto, Alto, Baixo e Fechar. Castiçais ocos geralmente são pintados de uma cor para barras ascendentes (verde por padrão), outra cor para barras de baixo (vermelho por padrão) e outra cor para base doji (cinza escuro por padrão).
Lendo um gráfico oco de velasCastiçais ocos são divididos em duas seções principais, um corpo de vela e um pavio. Em uma barra para cima, a parte superior do corpo da vela representa o preço de fechamento e a parte inferior representa o preço de abertura. Em uma barra descendente, a parte superior do corpo da vela representa o preço de abertura e a parte inferior representa o preço de fechamento. Em barras para cima ou para baixo, o ponto alto do pavio representa o preço Alto, e o ponto baixo do pavio representa o preço Baixo. Em uma barra doji, o preço de abertura e o preço de fechamento são os mesmos, representados por uma linha no pavio.
|
Entendendo o estilo de gráfico de linhas Kagi

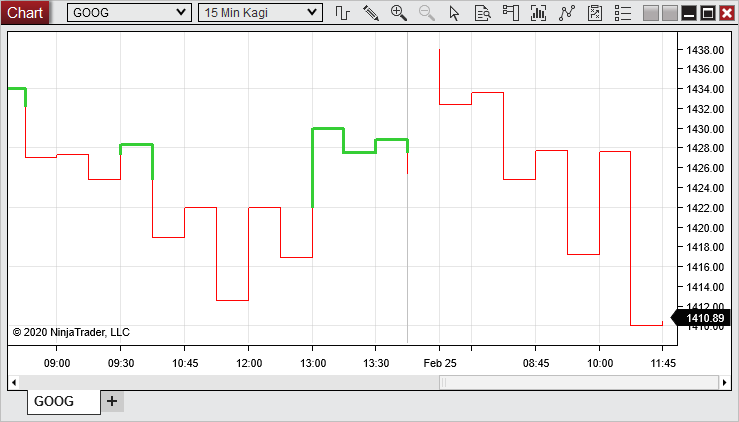

Kagi Line Chart StyleO Kagi Line Chart Style foi especificamente projetado para funcionar com o Kagi Bar Type , que oferece uma maneira alternativa de analisar a ação do preço com uma perspectiva diferente das tradicionais barras baseadas em tempo.
Lendo um gráfico de linhas do KagiPara obter mais informações sobre a leitura e a configuração dos gráficos da Kagi Line , consulte a seção " Noções básicas sobre barras do Kagi " da página Tipos de barra .
|
Entendendo a linha no estilo de gráfico de fechamento

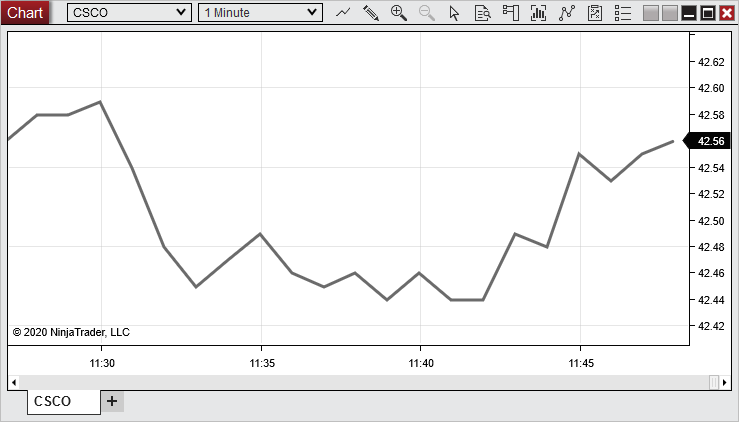

Linha no estilo de gráfico próximoA linha no estilo de gráfico de fechamento reduz o ruído da ação de preço, concentrando-se exclusivamente no preço de fechamento de um instrumento em um intervalo de tempo específico. Esse estilo conecta o preço de fechamento no final de cada intervalo com uma linha reta.
Lendo uma linha no gráfico de fechamentoAo olhar para um gráfico Line on Close, é importante diferenciar entre a própria linha e os pivots entre os vários segmentos da linha. Cada ponto no qual a linha gira representa um preço de fechamento para o instrumento, enquanto as linhas entre esses pontos não representam necessariamente preços históricos verdadeiros. Em vez disso, eles são desenhados como uma forma de suavizar a transição de um preço de fechamento para outro.
|
Compreender o estilo de gráfico de montanha

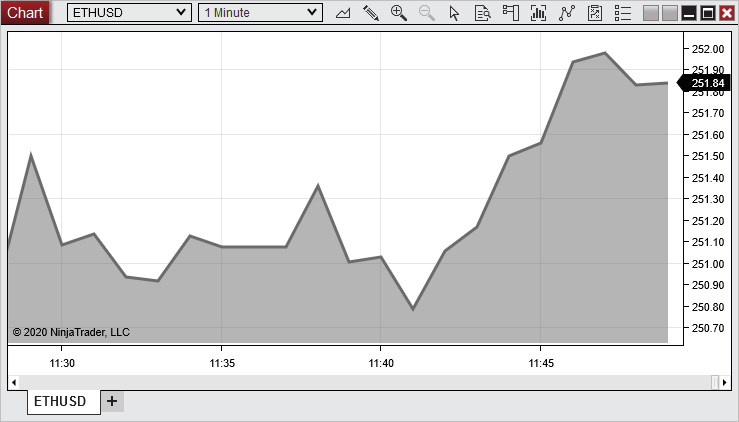

Estilo de gráfico de montanhaO estilo de gráfico de montanha funciona de maneira semelhante ao estilo Linha no fechamento , abordado na seção anterior. O estilo Montanha conecta os preços de fechamento de um intervalo escolhido com segmentos de linha reta e também colore a região abaixo dos segmentos de linha conectados com uma cor sólida.
Lendo uma linha no gráfico de fechamentoAo olhar para um gráfico de montanha , é importante diferenciar entre a própria linha e os pivôs entre os vários segmentos da linha. Cada ponto no qual a linha gira representa um preço de fechamento para o instrumento, enquanto as linhas entre esses pontos não representam necessariamente preços históricos verdadeiros. Em vez disso, eles são desenhados como uma forma de suavizar a transição de um preço de fechamento para outro. Também é importante entender que a área sombreada não representa necessariamente pontos de preços históricos, mas destina-se simplesmente como uma ajuda visual.
|
Entendendo o Estilo Gráfico OHLC
Estilo Gráfico OHLCO estilo de gráfico OHLC representa quatro pontos de dados por barra: Aberto, Alto, Baixo e Fechar. Como Castiçais , as barras OHLC são geralmente pintadas de uma cor para barras ascendentes (verde por padrão) e outra cor para barras descendentes (vermelha por padrão).
Lendo um gráfico OHLCOs pequenos sinalizadores à esquerda e à direita em cada barra contêm a chave para interpretar os gráficos do OHLC . Quando a bandeira voltada para a direita é maior na barra do que a bandeira voltada para a esquerda, isso indica uma barra para cima e, quando a bandeira voltada para a esquerda é mais alta, isso representa uma barra descendente. Isso deve corresponder às cores das barras também. O espaço entre as bandeiras representa a ação de preço Abrir para fechar, enquanto as partes da barra que se estendem além das bandeiras representam a alta e a baixa (independentemente da direção da barra).
|
Entendendo o Estilo do Gráfico HLC
Estilo de gráfico HLCO estilo de gráfico HLC representa três pontos de dados por barra: Alto, baixo e fechado. Como as barras OHLC , as barras HLC geralmente são pintadas em uma cor para barras ascendentes (verde por padrão) e outra cor para barras invertidas (vermelha por padrão).
Lendo um gráfico HLCBarras HLC incluem apenas um sinalizador que se estende para a direita de cada barra, ao contrário das barras OHLC , que incluem sinalizadores voltados para a esquerda e para a direita. A bandeira voltada para a direita representa o preço de fechamento de uma barra, enquanto os pontos extremos superior e inferior da barra representam a alta e a baixa, respectivamente.
|
Entendendo o estilo de gráfico HiLo
Estilo de gráfico HiLoO estilo de gráfico HiLo plota dois pontos de dados por barra: Alto e baixo. Como as barras OHLC , as barras HiLo geralmente são pintadas em uma cor para barras ascendentes (verde por padrão) e outra cor para barras descendentes (vermelha por padrão).
Lendo um gráfico HiLoAs barras HiLo removem os indicadores de esquerda e direita encontrados nas barras OHLC e HLC . Os pontos superior e inferior de cada barra representam o Alto e o Baixo, respectivamente.
|
Entendendo o estilo de gráfico aberto / fechado

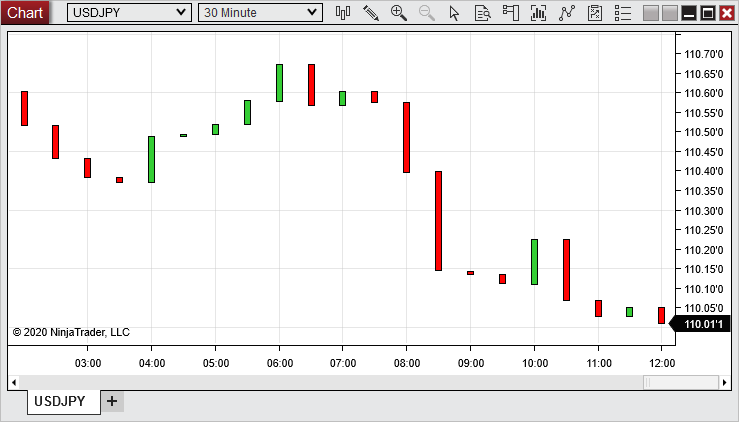

Abrir / Fechar estilo de gráficoO estilo de gráfico Abrir / Fechar simplifica o ruído dentro da barra, tirando os preços Alto e Baixo da equação. Este Estilo Gráfico pinta barras em uma cor verde por padrão, e barras invertidas em uma cor vermelha por padrão, e simplesmente representa a diferença entre Abrir e Fechar durante um intervalo escolhido.
Leitura Abrir / Fechar GráficosEm uma barra ascendente, a parte inferior de uma barra Abrir / Fechar representa o preço de abertura, enquanto a parte superior da barra representa o preço de fechamento. Em uma barra descendente, a parte superior representa o Aberto, enquanto a parte inferior representa o Close.
|
Entendendo o estilo de pontos e figuras

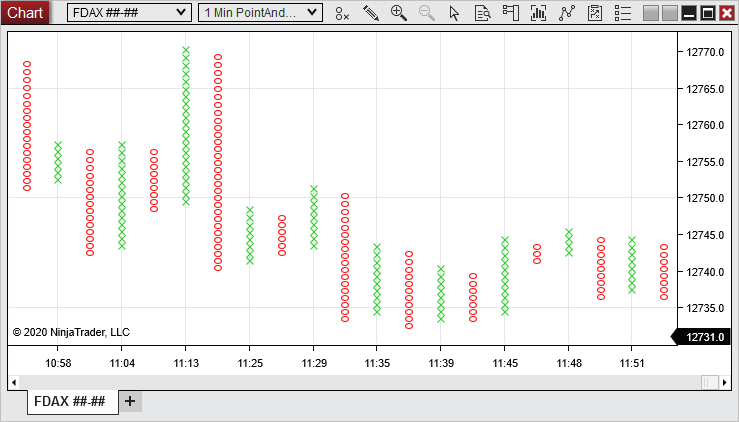

Estilo gráfico de pontos e figurasO Point and Figure Chart Style foi projetado especificamente para funcionar com o Point e o Type Type , que é uma maneira alternativa de analisar a ação do preço de uma perspectiva diferente das tradicionais barras baseadas em tempo.
Lendo um gráfico de pontos e figurasPara obter mais informações sobre leitura e configuração de gráficos de ponto e figura , consulte a seção " Noções básicas sobre ponto e barras de figura " da página Tipos de barra .
|
