Trabalhando com várias séries de dados
<< Click to Display Table of Contents >> Trabalhando com várias séries de dados |
Múltiplas séries de dados
Diversos objetos Data Series podem ser visualizados em uma única janela de gráfico, e há várias maneiras de adicionar Data Series a um gráfico.
Como adicionar uma série de dados
Adicionando Série de DadosQuando você abre um novo gráfico, uma ou mais Séries de dados serão aplicadas, com base nos instrumentos que você selecionou ao criar o gráfico. Você pode adicionar mais séries de dados ao gráfico (ou remover séries de dados existentes ) a qualquer momento por meio do seguinte processo:
1. Abra a caixa de diálogo Série de dados clicando no item de menu Série de dados na barra de ferramentas do gráfico, clicando com o botão direito do mouse no gráfico e selecionando o item de menu Série de dados no menu Clique com o botão direito ou clicando duas vezes em qualquer série de dados selecionada no gráfico . 2. Use o Seletor de Instrumento ou a Ferramenta de Pesquisa acima da seção "Aplicado" na janela Série de Dados para selecionar uma nova Série de Dados . 3. Configure os parâmetros da série de dados conforme desejado na seção "Propriedades" e, em seguida, clique no botão OK

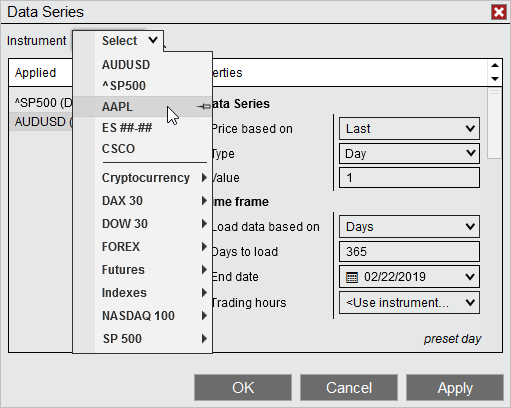

Na imagem acima, podemos usar o seletor de instrumentos para adicionar uma série de dados a um gráfico que já está aberto. |
Gerenciando Múltiplas Séries de Dados

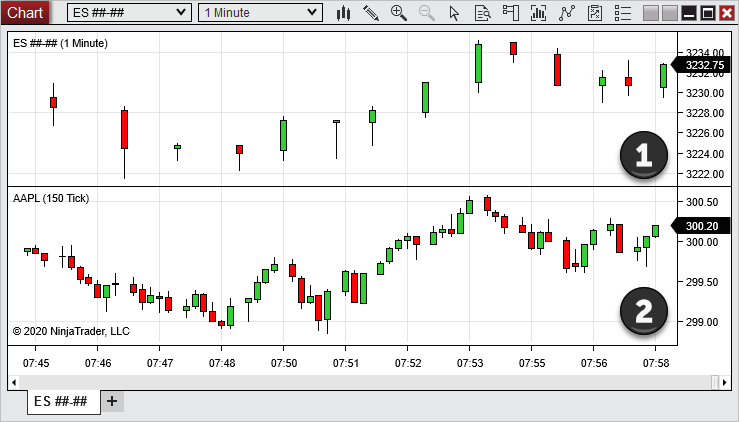

Múltiplas séries de dadosA imagem abaixo mostra duas séries de dados plotadas em uma janela de gráfico:
1.ES ## - ## (1 min) 2.AAPL (150 Tick)
Cada instrumento é colocado em seu próprio painel por padrão, com a escala mostrada na margem direita do gráfico. Muitos painéis separados podem ser exibidos em uma única janela de gráfico. Instrumentos e indicadores podem, alternativamente, ser plotados em um único painel, também. A escala de cada Data Series pode ser justificada à direita, à esquerda ou sobreposta no painel.Consulte a seção " Noções básicas sobre painéis " da página Navegando em um gráfico para obter mais informações.
Espaçamento de barra equidistanteO espaçamento de barra equidistante é uma propriedade do gráfico que determina se as barras são plotadas com uma distância igual uma da outra ou plotadas em um eixo horizontal com espaçamento de tempo uniforme. As duas imagens abaixo exibem o mesmo gráfico com essa propriedade definida como True e False. Quando definido como True, a distância entre as barras é igual em todo o gráfico. Quando definido como falso, a distância entre as barras não é necessariamente a mesma. Em vez disso, as barras são plotadas em uma linha do tempo fixa no eixo x, na qual cada centímetro ao longo do eixo representa uma quantidade igual de tempo. Isso proporciona a vantagem de poder medir o momento em gráficos não baseados em tempo, como tick ou volume, visualizando quanto tempo leva para concluir a construção da próxima barra. Lacunas podem ocorrer se nenhuma barra for formada durante o intervalo de tempo, e barras sobrepostas podem ocorrer se as barras forem formadas perto do mesmo período de tempo. Ambas as lacunas e sobreposições podem ser vistas na segunda imagem abaixo. Espaçamento de barra equidistante pode ser ativado ou desativado na janela Propriedades do gráfico .
de Anúncios

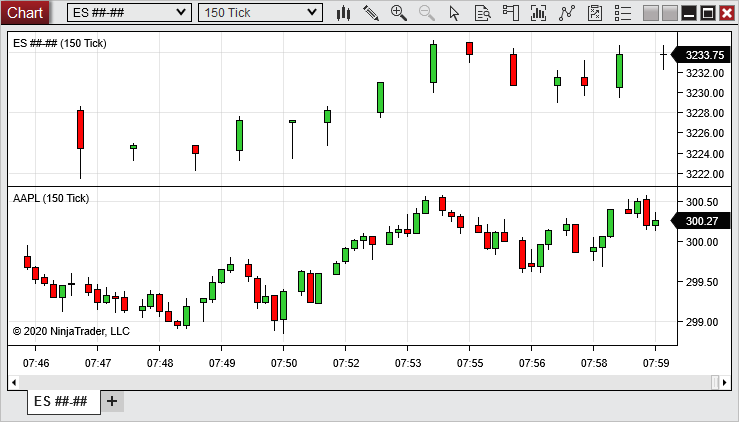

A imagem acima mostra duas Séries de Dados de 150 Tick com "Equidistant Bar Spacing" definido como True.

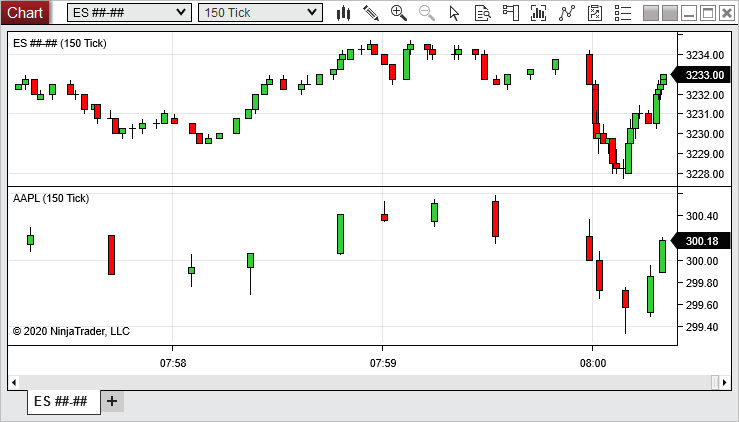

A imagem acima mostra as mesmas duas séries de dados com "Equidistant Bar Spacing" definido como False.
Espaçamento de barra equidistante com várias séries de dadosAo adicionar duas ou mais Séries de Dados a um gráfico, o espaçamento de barras será determinado pela série de dados "Primária", que normalmente é a primeira série adicionada ao gráfico.
Configurando quais séries de dados são primáriasVocê pode, opcionalmente, reconfigurar outra série como "Primária" clicando com o botão direito do mouse nas barras do gráfico e selecionando " Definir como principal ".
Linha do Tempo do Eixo X AgregadoAo usar vários Data Series com diferentes modelos de Horário de Negociação , o NinjaTrader definirá a escala do eixo de tempo usando o horário de início mais antigo e o horário de término mais recente de todos os modelos de Horário de Negociação aplicados à Série de Dados no gráfico. Por exemplo, se um instrumento tiver um horário de início de sessão de 7:00 e um horário de término de 2:00 PM, e outro tiver um horário de início de sessão de 8:00 e um horário de término de 4:00 PM, o gráfico terá um horário de início de sessão de 7:00 AM (do primeiro instrumento) e um horário de término de 4:00 PM (do segundo instrumento). |
