Desenhar em um gráfico

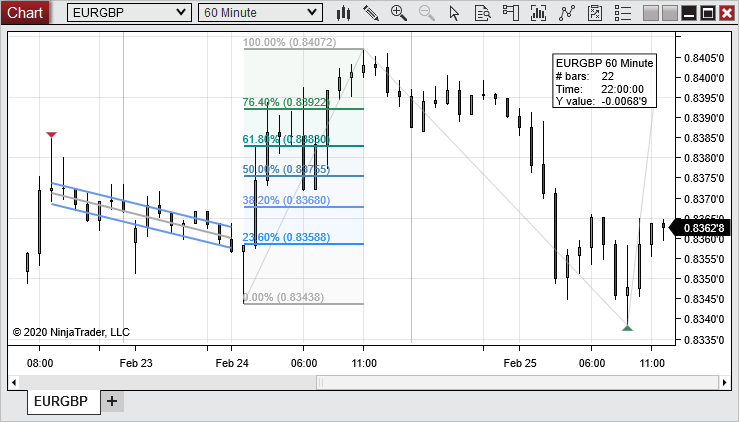

Várias ferramentas de desenho estão disponíveis e são personalizáveis dentro de um gráfico. A imagem abaixo mostra um exemplo de várias ferramentas de desenho aplicadas a um gráfico.

Acessando Ferramentas de Desenho

As ferramentas de desenho podem ser acessadas de três maneiras:

•Clique com o botão direito do mouse dentro do gráfico e selecione o menu Ferramentas de Desenho , depois selecione uma Ferramenta de Desenho individual na lista que aparece

•Clique com o botão esquerdo do mouse no botão Ferramentas de Desenho na barra de ferramentas na parte superior do gráfico e selecione a Ferramenta de Desenho que você deseja usar

•Pressione o padrão ou personalizado Hot Key para uma ferramenta de desenho específico (ver a lista de teclas de atalho padrão sob as "ferramentas de desenho disponíveis" indo abaixo)

Fique no modo de desenho

Quando a opção "Permanecer no modo de desenho " estiver ativada no menu Ferramentas de desenho , qualquer ferramenta de desenho selecionada permanecerá selecionada após a criação de um objeto de desenho com essa ferramenta. A ferramenta de desenho pode ser usada para desenhar vários objetos sem ter que acessar o menu Ferramentas de desenho a cada vez.

Ferramenta de régua

A régua mede o número de barras, o comprimento de tempo e a distância do eixo y entre dois pontos de ancoragem para uma série de dados . Os dados de medição são anexados em uma bandeira em um terceiro ponto de ancoragem independente.

Para usar a régua :

1.Selecione a ferramenta Desenho de régua no menu Ferramentas de desenho

2.Se você tiver mais de um Data Series ou indicador aplicado ao seu gráfico, primeiro selecione o Data Series ou o indicador que deseja medir clicando com o botão esquerdo do mouse nele.

3.Clique com o botão esquerdo do mouse no gráfico onde você deseja colocar o primeiro ponto de ancoragem

4.Clique com o botão esquerdo do mouse uma segunda vez no gráfico onde você deseja colocar o segundo ponto de ancoragem

5.Clique com o botão esquerdo do mouse uma terceira vez para definir o ponto de ancoragem do sinalizador de exibição da Régua .

Os pontos de ancoragem podem ser realocados clicando com o botão esquerdo do mouse em um ponto de ancoragem e arrastando-o para um novo local.

Na imagem acima, vemos a ferramenta de régua usada para medir uma distância de 42 barras ao longo de 7 horas, com um movimento do eixo y de 10,75 pontos.

Ferramenta de recompensa de risco

A ferramenta Risk-Reward pode ajudá-lo a determinar a colocação de suas metas de lucro para alcançar uma taxa específica de risco / recompensa em qualquer negociação.

Para usar a ferramenta Risk-Reward :

1.Selecione a ferramenta de desenho Risk-Reward no menu Drawing Tools

2.Se você tiver mais de uma Série de Dados aplicada ao seu gráfico, primeiro selecione a Série de Dados com a qual deseja trabalhar clicando com o botão esquerdo do mouse nela.

3.Clique com o botão esquerdo do mouse no gráfico, no preço de entrada de um comércio ativo, pendente ou hipotético

4.Clique com o botão esquerdo do mouse uma segunda vez no gráfico no ponto que representa o risco máximo que você está disposto a assumir no comércio

5.Abra a janela Propriedades do objeto de desenho recém-colocado (consulte a seção " Compreendendo as propriedades do objeto de desenho " abaixo)

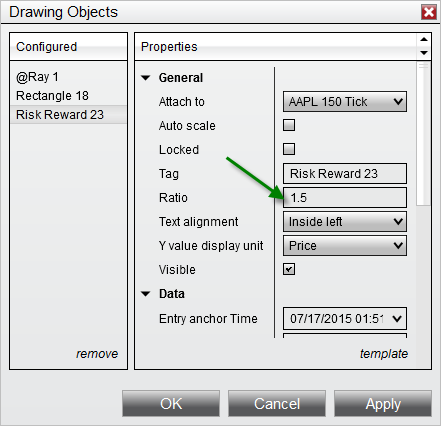

6.Insira a taxa de risco / recompensa desejada no campo "Ratio" (Taxa) e, em seguida, selecione o botão OK

Quando o objeto tiver sido desenhado e a taxa de risco / recompensa definida, duas linhas se estenderão para fora a partir do primeiro ponto de ancoragem. A primeira linha, culminando em um número colorido de vermelho por padrão, representa o risco máximo que você está disposto a assumir, conforme especificado pelo segundo ponto de ancoragem. A segunda linha, culminando em um número colorido de verde por padrão, representa o ponto de preço determinado pela multiplicação do risco pela relação risco / recompensa escolhida.

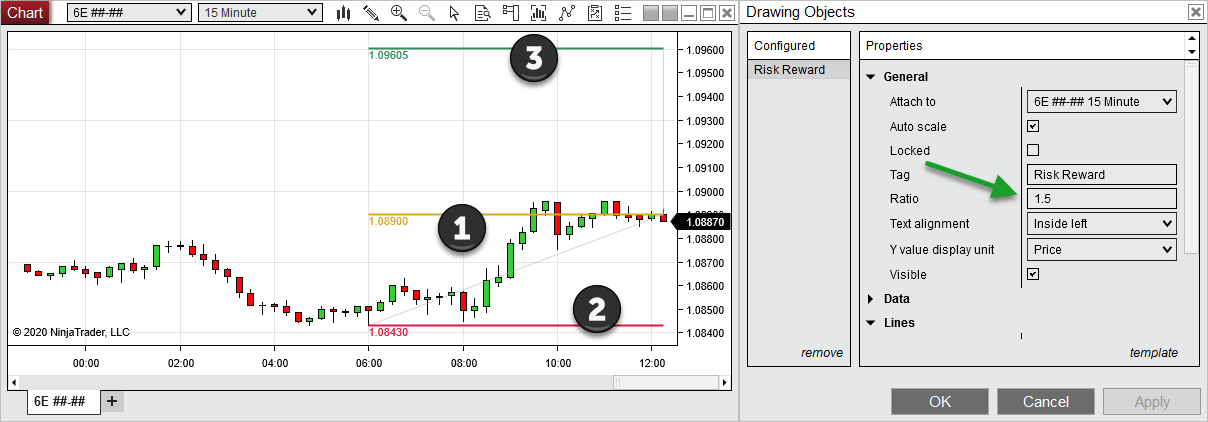

1. Nas imagens acima, o primeiro ponto de ancoragem é definido em 129.04, com uma relação risco / recompensa de 1,5

2. O segundo ponto de ancoragem (o risco máximo) é definido em 128,96

3. Com base na distância de US $ 0,08 entre o primeiro e o segundo ponto de ancoragem (129,04 - 128,96), o terceiro ponto de ancoragem é colocado automaticamente em 129,16 para alcançar uma relação risco / recompensa de 1: 1,5 (129,04 (0,08 * 1,5))

Destaque da região X / Região Destaque Y

As ferramentas Destaque de Região X e Destaque de Região Y permitem destacar ou sombrear uma região horizontal ou vertical inteira em um gráfico. A ferramenta Realçar região X realçará uma região horizontal e o realce se estenderá indefinidamente para cima e para baixo, mantendo o realce no lugar se você optar por redimensionar o gráfico no eixo de preços. A ferramenta Highlight Region Y destacará uma região vertical e, da mesma forma, estenderá o realce indefinidamente para a direita e para a esquerda, permitindo desenhar uma região que continuará cobrindo toda a largura do gráfico à medida que novas barras entrarem , ou quando você rola para trás no eixo do tempo.

Para usar as ferramentas Destacar Região X Destaque ou Região Destaque Y :

1.Selecione uma das duas ferramentas no menu Ferramentas de desenho

2.Ao usar o Destaque de Região X , clique no gráfico em que você gostaria de colocar o primeiro ponto de âncora e, em seguida, clique mais uma vez à esquerda ou à direita desse ponto para colocar o segundo ponto de âncora

3.Ao usar o Destaque de região Y , comece da mesma maneira, mas coloque o segundo ponto de ancoragem acima ou abaixo do primeiro ponto de ancoragem

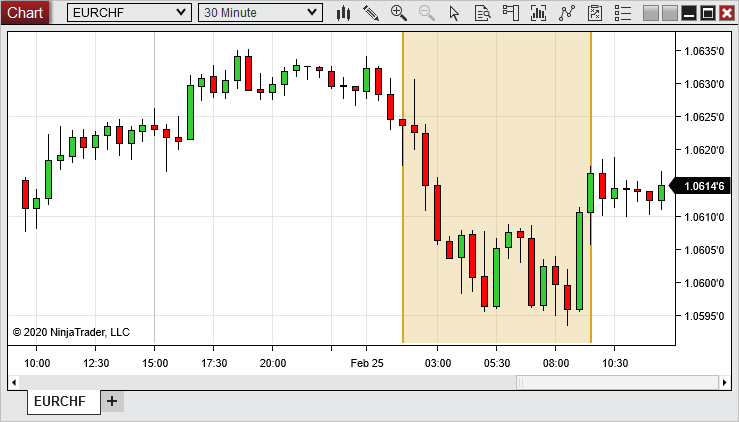

A imagem acima mostra a ferramenta Destacar Região X em uso, destacando uma tendência de alta de 7-pernas.

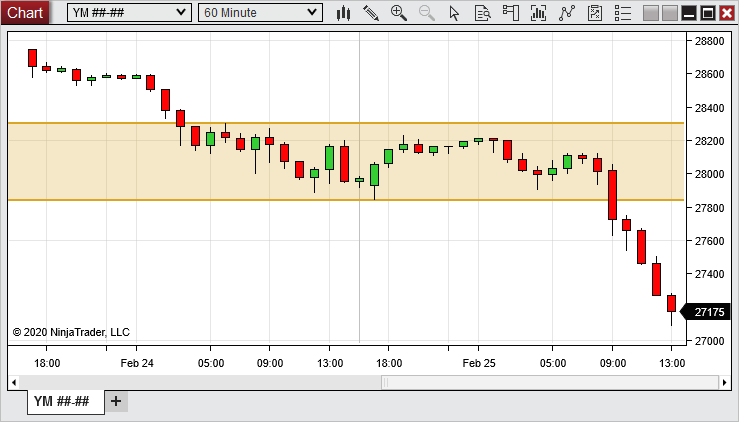

A imagem acima mostra a ferramenta Highlight Region Y em uso, destacando uma consolidação recente.

Ferramentas de desenho disponíveis

A seguir estão os Objetos de Desenho disponíveis e suas teclas de atalho padrão associadas encontradas no menu Ferramentas de Desenho :

Aplicando um objeto de desenho a um gráfico

Para aplicar um objeto de desenho a um gráfico, usando uma ferramenta de desenho :

1.Selecione uma ferramenta de desenho no menu Ferramentas de desenho . O cursor mudará para se assemelhar a uma caneta (clicar com o botão direito ou pressionar a tecla "Esc" cancelará a operação).

2.Clique com o botão esquerdo do mouse no gráfico onde você deseja definir o primeiro ponto de ancoragem.

3.Clique com o botão esquerdo do mouse novamente no gráfico para quaisquer outros pontos de ancoragem necessários. Depois que todos os pontos de ancoragem estiverem definidos, o cursor será alterado novamente para o tipo de cursor selecionado anteriormente.

Uma vez que o objeto de desenho é aplicado ao gráfico, ele pode ser selecionado clicando com o botão esquerdo do mouse sobre ele. Uma vez selecionado, o objeto pode ser movido por todo o gráfico, e os pontos de ancoragem podem ser movidos clicando com o botão esquerdo do mouse e arrastando para um novo local.

Modalidade instantânea

Objetos de desenho podem ser anexados a dados de preço e / ou tempo dentro do gráfico usando qualquer uma das opções do Snap Mode disponíveis no menu Ferramentas de desenho :

Cada ferramenta de desenho pode ser personalizada usando a janela Objetos de desenho .

Acessando as propriedades do objeto de desenho

Para acessar o diálogo Drawing Objects :

1.Clique com o botão esquerdo do mouse em um objeto de desenho para selecioná-lo (uma vez selecionado, os pontos de ancoragem serão visíveis).

2.Clique duas vezes com o botão esquerdo do mouse no objeto de desenho ou clique com o botão direito do mouse e selecione o item de menu Propriedades .

A caixa de diálogo Desenhar objetos também pode ser acessada diretamente no menu Ferramentas de desenho na barra de ferramentas do gráfico ou clicando com o botão direito do mouse em um gráfico e selecionando o item de menu Ferramentas de desenho .

Menu de Propriedades do Objeto de Desenho

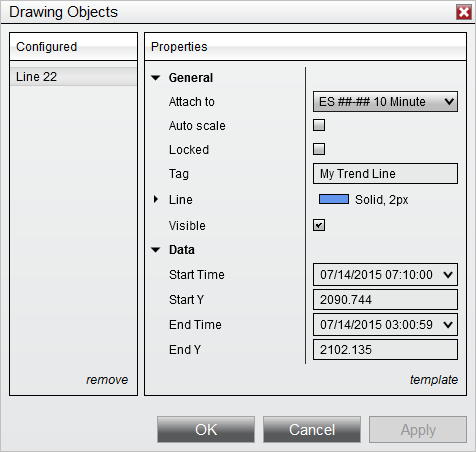

As propriedades variam entre os objetos de desenho. Existem propriedades comuns, conforme mostrado na imagem abaixo, e também há propriedades específicas dependendo do tipo de objeto de desenho .

As propriedades gerais do objeto de desenho estão localizadas na seção Geral. A imagem abaixo mostra as propriedades da seção Geral para todos os Objetos de Desenho , bem como as propriedades de adição exclusivas do Objeto de Desenho de Linha .

As propriedades listadas abaixo são incluídas para todas as ferramentas de desenho , além das propriedades exclusivas de cada ferramenta:

A seção Dados exibe os locais de dados dos pontos de ancoragem do objeto de desenho no gráfico. Esses campos podem ser modificados para alterar o local do objeto de desenho dentro do gráfico. Algumas ferramentas de desenho incluirão propriedades adicionais na seção Dados, e algumas podem incluir variações das seguintes propriedades:

As propriedades do Objeto de Desenho podem ser salvas como um modelo, permitindo que você aplique rapidamente essas configurações a um novo Objeto de Desenho do mesmo tipo no futuro .

O que é salvo

As seguintes propriedades são salvas na seção Geral:

•Escala automática

•Cor

•Estilo de traço

•Largura

Anexar ao padrão será a série de dados em que o objeto é desenhado. A tag será atualizada automaticamente para cada novo objeto de desenho. Bloqueado será o padrão para Falso. Visible será o padrão para True. Propriedades dentro da seção de dados não serão salvas.

Salvando Modelos de Objetos de Desenho

Para salvar as configurações do objeto de desenho como padrão:

1.Abra a janela Propriedades do objeto de desenho clicando duas vezes com o botão esquerdo do mouse no objeto de desenho ou clicando com o botão direito do mouse e selecionando Propriedades .

2.Definir os parâmetros desejados

3.Clique com o botão esquerdo do mouse no texto do modelo localizado na parte inferior direita da caixa de diálogo Propriedades. Selecionar salvar abrirá a janela Salvar, na qual você pode inserir um nome para um novo modelo ou selecionar um modelo existente para substituí-lo.

4.Clique no botão Salvar quando terminar

Se você deseja carregar um modelo salvo anteriormente, você pode selecionar a opção de carregamento após clicar com o botão esquerdo do mouse no texto do modelo .

Se você alterar suas configurações e depois desejar voltar para as configurações originais, você pode clicar com o botão esquerdo do mouse no texto do modelo e selecionar a opção de restauração .

Na imagem abaixo, um modelo será salvo para a ferramenta de desenho Ray .

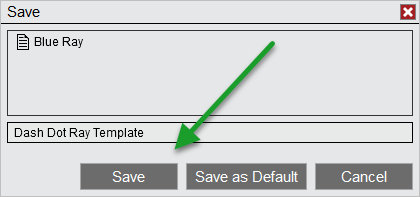

Na imagem abaixo, podemos inserir um nome para o novo modelo do Ray e salvá-lo para uso futuro.

Carregando um modelo de objeto de desenho

Um modelo de objeto de desenho que foi salvo anteriormente pode ser aplicado a qualquer objeto de desenho do mesmo tipo. Por exemplo, um modelo para a ferramenta Fibonacci Extensions pode ser aplicado a um objeto de desenho de extensões Fibonacci , mas não a um objeto de desenho de linha .

Para carregar um modelo de objeto de desenho :

1.Clique com o botão esquerdo do mouse no texto do modelo e selecione a opção de carregamento.

2.A janela Load será exibida. Selecione o modelo a ser carregado na lista de modelos e pressione o botão Carregar .

Removendo um modelo de objeto de desenho

Para remover um modelo de objeto de desenho da lista de modelos salvos:

3.Clique com o botão esquerdo do mouse no texto do modelo e selecione os itens de menu Salvar ou Carregar .

1.A janela Salvar ou Carregar aparecerá, dependendo de qual item de menu você selecionou. Clique com o botão direito do mouse no modelo para remoção da lista de modelos e selecione o item de menu Remover .

Renomeando um modelo de objeto de desenho

Para renomear um modelo de objeto de desenho da lista de modelos salvos:

4.Clique com o botão esquerdo do mouse no texto do modelo e selecione os itens de menu Salvar ou Carregar .

2.A janela Salvar ou Carregar aparecerá, dependendo de qual item de menu você selecionou. Clique com o botão direito do mouse no modelo existente na lista e selecione o item de menu Renomear .

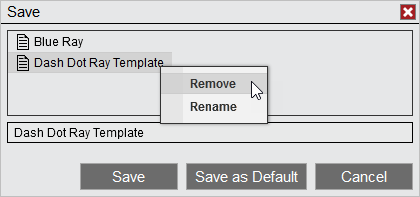

Na imagem abaixo, podemos remover ou renomear o modelo de objeto de desenho selecionado .

Removendo Objetos de Desenho

Para remover um único objeto de desenho :

1.Clique com o botão esquerdo do mouse no objeto de desenho para selecioná-lo (quando selecionado, os pontos de ancoragem serão exibidos)

2.Pressione a tecla Delete no teclado ou clique com o botão direito do mouse no objeto de desenho e selecione o item de menu Remover

Para remover vários objetos de desenho ao mesmo tempo:

1.Selecione o menu Drawing Tools clicando com o botão direito do mouse no gráfico ou clicando com o botão esquerdo do mouse no ícone Drawing Tools na barra de ferramentas do gráfico.

2.Clique com o botão esquerdo do mouse no item de menu Remove All Drawing Objects e a caixa de diálogo aparecerá para confirmar que você deseja remover todo o objeto de desenho.

3.Clique no botão Sim para confirmar

Objetos de desenho podem ser aplicados a um gráfico específico (local) ou a todos os gráficos do mesmo instrumento (global).

Como habilitar um objeto de desenho global

Para habilitar um objeto de desenho global :

1.Aplique um objeto de desenho ao gráfico (consulte a seção " Como desenhar no gráfico " acima)

2.Acesse as propriedades do objeto de desenho na caixa de diálogo Objetos de desenho (consulte a seção " Compreendendo as propriedades do objeto de desenho " acima)

3.Localize o menu suspenso "Anexar a" e selecione "Nome do instrumento" (Todos os gráficos)

O objeto de desenho agora será aplicado a todos os gráficos para esse instrumento específico, bem como a quaisquer novos gráficos abertos para esse instrumento. Os objetos de desenho globais são armazenados mesmo quando um gráfico do instrumento não está aberto.

Níveis de Objetos de Desenho

Desenho As ferramentas que incluem linhas desenhadas em vários níveis de preço personalizáveis, como Retratos de Fibonacci , incluem uma propriedade "Níveis" que pode ser usada para adicionar, remover ou editar níveis exibidos em objetos desenhados com a Ferramenta de Desenho .

As seguintes ferramentas de desenho incluem uma propriedade "Levels" na caixa de diálogo Drawing Objects :

•Retracements de Fibonacci

•Extensões de Fibonacci

•Extensões do Tempo de Fibonacci

•Círculo De Fibonacci

•Forcado de Andrew

•Canal de Tendência

Gerenciando níveis de objetos de desenho

Para adicionar, remover ou editar os níveis, primeiro clique esquerdo do mouse em um objeto de desenho para selecioná-lo, então ou rato double-esquerda clique no objeto de desenho ou mouse com o botão direito nele e selecione o Propriedades de item de menu para abrir o Objetos de Desenho diálogo. O campo Níveis exibirá o número de níveis atualmente aplicados. Clique com o botão esquerdo do mouse nesse campo para abrir o diálogo Níveis , no qual você pode gerenciar os níveis aplicados a esse objeto.

Adicionando níveis de objeto de desenho

No Níveis de diálogo, clique no add opção de adicionar um novo nível de preços. Um novo nível será adicionado à parte inferior da lista na seção "Configurado" e será selecionado automaticamente para edição. Você pode personalizar a cor da linha, o estilo do traço, a largura e o valor do novo nível (em porcentagem) na seção "Propriedades". Você também pode ativar ou desativar a visibilidade do nível nesta seção.

Removendo os níveis de objeto de desenho

Para remover um nível do diálogo Níveis , primeiro selecione o nível que deseja remover da lista e, em seguida, selecione a opção Remover .

Editando Níveis de Objetos de Desenho

Para editar um nível existente a partir do diálogo Níveis , primeiro selecione o nível que você deseja editar e, em seguida, altere qualquer uma das propriedades desse nível na seção Propriedades. Quando todas as propriedades estiverem definidas para os valores desejados, clique no botão OK para salvar as alterações e fechar a janela.

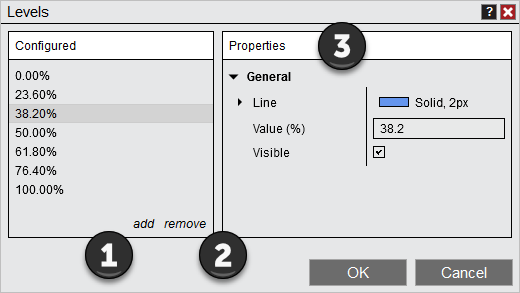

1. Adicionar novos níveis de preço com a opção add

2. Remova os níveis de preço existentes com a opção de remoção

3. Edite propriedades para níveis novos ou existentes na seção Propriedades
