Trabalhando com objetos em gráficos
<< Click to Display Table of Contents >> Trabalhando com objetos em gráficos |
Os gráficos no NinjaTrader podem conter e exibir vários objetos, incluindo séries de dados , objetos de desenho e gráficos de indicadores. Objetos em gráficos podem ser gerenciados de várias maneiras, como arrastar e soltar para novos painéis, alterar o eixo de sua escala de preço (se aplicável) ou alterar a ordem em que são pintados em um gráfico.
Como arrastar e soltar objetos de gráfico
Arraste e solteUm Data Series ou Indicator pode ser arrastado e solto em várias áreas do gráfico para alterar rapidamente em qual painel ele é exibido.
Clique com o botão esquerdo do mouse em um objeto de gráfico dentro de um gráfico, arraste-o para qualquer uma das seguintes áreas do gráfico e solte o botão do mouse:
1.Limite superior - cria um novo painel na parte superior do gráfico 2.Em entre painéis - cria um novo painel em entre dois painéis existentes 3.Limite Inferior - Cria um novo painel na parte inferior do gráfico 4.Área central de um painel - Realoca o objeto de gráfico selecionado para este painel e determina automaticamente a justificativa de escala mais adequada 5.Margem esquerda ou direita de um painel - Realoca o objeto do gráfico selecionado para este painel (a menos que já esteja no painel selecionado) e altera a justificação da escala para o lado selecionado do painel.
Quando você arrasta um objeto selecionado para a borda superior ou inferior de um gráfico ou entre dois painéis, uma faixa azul será exibida. Isso indica que um novo painel será criado quando você soltar o objeto nesse local.
Guias e JanelasAlém de se deslocar dentro de uma única guia de gráfico, um Data Series ou indicador pode ser arrastado e solto em qualquer outra janela de gráfico ou guias na sua área de trabalho. As seguintes ações de arrastar e soltar podem ser executadas:
1. Arraste um indicador para uma guia existente em qualquer janela de gráfico - Duplica o indicador na guia ou janela na qual ele é deixado, deixando a instância original do objeto intacta 2. Arraste uma série de dados para uma guia existente em qualquer janela de gráfico - substitui a série de dados principal nessa guia pela que foi inserida nela 3. Arraste uma Série de Dados para o limite superior / inferior ou entre dois painéis de uma janela de gráfico separada - Cria um novo painel, criando um gráfico de várias séries se apenas uma Data Series tiver sido aplicada anteriormente 2. Arraste um indicador ou Data Series para uma nova guia () - Cria uma nova guia e duplica o objeto dentro dela |
Como copiar e colar objetos de gráficos
Copiar e colarUm Data Series , um indicador ou um objeto de desenho podem ser copiados e colados em várias áreas de um gráfico para duplicar rapidamente um objeto e suas propriedades. Objetos de gráfico podem ser copiados de duas maneiras:
•Clique com o botão esquerdo do mouse no objeto do gráfico para selecioná-lo. Em seguida, clique com o botão direito do mouse no objeto e clique no item do menu de cópia . •Clique com o botão esquerdo do mouse no objeto do gráfico para selecioná-lo e use a tecla de atalho CTRL C padrão do Windows.
Depois de copiar, os objetos de gráfico podem ser colados nas seguintes áreas:
•Janela ou guia do gráfico atual - Séries de dados e indicadores serão duplicados em um novo painel. Objetos de desenho serão colados com um leve deslocamento da localização do objeto copiado. •Janela ou guia de gráfico separado - A Data Series será colocada em um novo painel na janela ou guia do gráfico em que é descartada. Os indicadores serão plotados em um painel existente ou em um novo painel, dependendo da propriedade "Overlay" do indicador. Objetos de desenho serão colocados no mesmo número de painel do qual eles serão copiados, se estiverem disponíveis.
|
Como alterar a ordem z (ordem de pintura) de um objeto gráfico
Ordem ZObjetos dentro de um painel podem ser ajustados para aparecer atrás ou na frente de outro objeto de gráfico. A camada específica na qual um objeto se encontra é chamada de " ordem z ".
Você pode alterar a ordem z ( ordem de pintura ) de todos os objetos do gráfico dentro de cada painel individual. Cada objeto gráfico é atribuído a um valor de ordem z , que informa onde a ordem de pintura reside em determinado objeto. Como regra geral, existem tantos níveis deordem z em um painel quanto os objetos gráficos nesse painel. Por exemplo, se você tivesse um indicador Data Series e um SMA no mesmo painel, haveria dois níveis de pintura. O nível 1 é o nível mais alto, o que significa que qualquer objeto gráfico no Nível 1 será pintado acima de todos os outros. Continuando nosso exemplo, se a Série de Dados estivesse no Nível 1 de 2 e o indicador SMA estivesse no Nível 2 de 2, isso significaria que a Série de Dados seria pintada no topo do indicador.

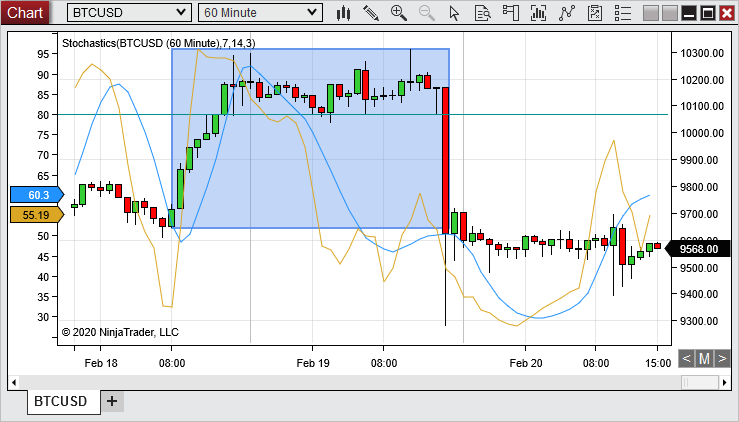

A imagem abaixo representa um objeto de desenho "Retângulo" definido no nível 3 de ordem z de 3, que está atrás do indicador Estocástico (Nível 2 de 3) e da Série de dados ES ## - ## (Nível 1 de 3).
Para ajustar a ordem z de um objeto:
1.Selecione o objeto gráfico clicando com o botão esquerdo do mouse sobre ele 2.Mantenha pressionada a tecla "Shift" no teclado e role a roda de rolagem do mouse para cima ou para baixo para alterar a ordem z do objeto. Conforme você rola, a ordem z do objeto será exibida perto do cursor do mouse.
|
