Operações > Gráficos > Painéis de gráfico

Um gráfico é composto por painéis que contêm objetos gráficos, como séries de dados , indicadores e ferramentas de desenho . Os painéis são adicionados a um gráfico durante o processo de adicionar / editar um Data Series ou Indicator . Cada Painel possui três escalas independentes às quais você pode associar um objeto de gráfico. Cada escala pode ser personalizada de forma exclusiva por meio das propriedades do painel (consulte a subseção " Entendendo as propriedades do painel " abaixo para obter mais informações).

Entendendo os painéis de gráficos

Balanças de painel

Ao adicionar um Data Series ou Indicator a um gráfico, você pode definir a propriedade de justificação de escala para alinhar o objeto gráfico a qualquer uma das seguintes escalas dentro do Painel :

•Esquerda

•Certo

•Overlay

Com exceção da escala Overlay , uma escala de preço será exibida apenas em um painel se houver um ou mais objetos de gráfico justificados. A escala de Sobreposição não tem uma escala de preço visível, no entanto, qualquer objeto de gráfico justificado nessa escala exibirá seus marcadores de preço primeiro na escala da direita , se existir, caso contrário, eles serão exibidos na escala da esquerda .Todas as escalas podem ser compartilhadas por vários objetos de gráfico.

Sugestão : Além de alterar uma propriedade de justificação de escala de objetos de gráfico por meio da janela Data Series ou da janela Indicadores , você pode arrastar e soltar um objeto de gráfico em escalas diferentes. Por favor, consulte a seção " Como arrastar e soltar objetos gráficos" , localizada na página de tópico Trabalhando com Objetos de Gráfico .

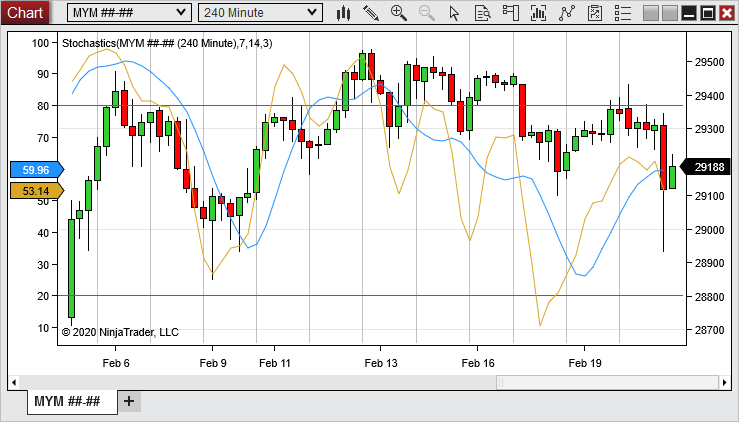

Chart_Scales

A imagem acima mostra o contrato contínuo de contratos futuros de ES justificado à escala da direita e um indicador de estocástico justificado à escala da esquerda dentro do mesmo painel .

Menu de contexto do painel

Clique com o botão direito do mouse dentro da escala de preços para acessar o menu de contexto do painel .

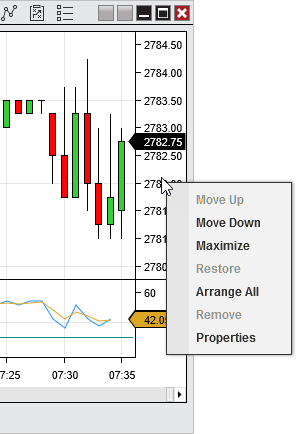

Chart_PanelContext

As seguintes ações estão disponíveis:

Subir	Move o painel para cima por um
Mover para baixo	Move o painel para baixo por um
Maximizar	Maximiza o painel
Restaurar	Restaura a janela maximizada para o tamanho original
Organizar todos	Organiza todos os painéis para proporções padrão
Remover	Exclui o painel do gráfico
Propriedades	Abre a janela de propriedades do painel

Painel maximizado

Selecionar Maximizar no contexto do painel alterará o painel selecionado para ser o único painel exibido na guia do gráfico. Usando a seta para a esquerda " < " ou seta para a direita " > " irá navegar através de cada painel no gráfico em uma exibição maximizada. Selecionar o botão " M " restaurará os painéis para a exibição padrão original.

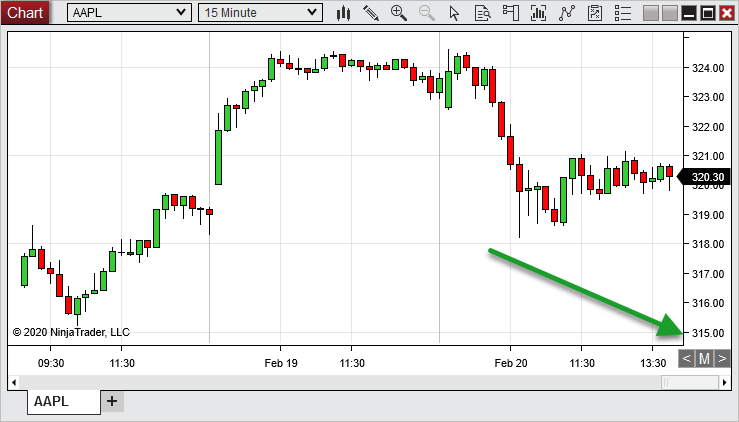

Chart_PanelMax

A imagem acima mostra o painel contínuo Série de dados de 1 minuto de futuros de ES que foi Maximizado e exibe os controles disponíveis para navegar por uma exibição de painel maximizada.

Entendendo as propriedades do painel

Propriedades do painel

O menu Propriedades do painel pode ser aberto clicando duas vezes com o botão esquerdo do mouse dentro da escala de preços ou selecionando o menu Propriedades através do menu de contexto do painel discutido acima. A janela Propriedades do Painel listará as propriedades abaixo agrupadas por cada escala atualmente ativa no Painel .

As seguintes propriedades podem ser ajustadas:

Alcance	Define o intervalo como " Automático " ou " Fixo ". Um intervalo fixo permite a configuração manual dos limites superior e inferior do gráfico. O intervalo também pode ser definido manualmente por meio do mouse. Por favor, veja a seção do tópico Navegando sobre um gráfico sobre " Como alterar a escala vertical e o alcance de um gráfico ".
Baseado em	Define um valor indicando como o intervalo de escala " Automático " é calculado. Quando definido como " Apenas Série de Intervalo de Datas Inteira ", os valores da Série de Dados e do Indicador para todo o intervalo de datas do gráfico (objetos de desenho são ignorados) são usados para calcular o intervalo da escala vertical. Quando definido como " Intervalo de datas da tela ", todos os objetos visíveis na tela serão usados.
Linhas de grade horizontais	Define as linhas de grade horizontais exibidas na escala de preços do gráfico para " Automático " ou " Fixo ". Uma configuração fixa permite que a definição manual dos intervalos exibidos inclua o tipo de intervalo de linhas de grade horizontais e o valor do intervalo de linhas de grade horizontais.
Tipo de intervalo de linhas de grade horizontais	Define um valor de " Pontos ", " Carrapatos " ou " Pips ", usado para calcular o intervalo entre as linhas de grade e os rótulos.
Valor do intervalo de linhas de grade horizontal	Define o intervalo vertical do eixo horizontal. Um valor de 0 (zero) permitirá a geração automática de intervalos de linha de grade. A escala à direita sempre terá precedência sobre a escala à esquerda se ambas estiverem definidas para intervalos de linha de grade personalizados definidos pelo usuário.
Tipo de margem	Define o modo de cálculo para determinar as margens do painel superior e inferior por "Pontos"; ou "Porcentagem". (Valores percentuais são porcentagens inteiras). Por exemplo, inserir um valor de "1" é igual a 1%.
Margem mais baixa	Define o valor da margem inferior
Margem superior	Define o valor da margem superior
Máximo	Define o limite superior da escala ao usar o intervalo " fixo "
Mínimo	Define o limite inferior da escala ao usar o intervalo " Fixo "
Tipo	Define o tipo de dimensionamento como " Linear " ou " Logarítmico "
