Trabajar con objetos en gráficos
<< Click to Display Table of Contents >> Trabajar con objetos en gráficos |
Los gráficos en NinjaTrader pueden contener y mostrar múltiples objetos, incluyendo series de datos , objetos de dibujo y gráficos de indicadores. Los objetos en los gráficos se pueden administrar de varias maneras, como arrastrarlos y soltarlos en nuevos paneles, cambiar el eje de su escala de precios (si corresponde) o cambiar el orden en que se pintan en un gráfico.
Cómo arrastrar y soltar objetos gráficos
Arrastrar y soltarUna serie de datos o un indicador se pueden arrastrar y soltar en varias áreas del gráfico para cambiar rápidamente en qué panel se muestra.
Haga clic con el botón izquierdo del ratón en un objeto de gráfico dentro de un gráfico, luego arrástrelo a cualquiera de las siguientes áreas del gráfico y suelte el botón del mouse:
1.Límite superior: crea un nuevo panel en la parte superior del gráfico 2.En entre los paneles - Crea un nuevo panel de entre dos paneles existentes 3.Límite inferior: crea un nuevo panel en la parte inferior del gráfico 4.Área central de un panel: reubica el objeto de gráfico seleccionado en este panel y determina automáticamente la justificación de escala más adecuada 5.Margen izquierdo o derecho de un panel: reubica el objeto de gráfico seleccionado a este panel (a menos que ya esté en el panel seleccionado) y cambia la justificación de la escala al lado seleccionado del panel.
Cuando arrastre un objeto seleccionado al borde superior o inferior de un gráfico, o entre dos paneles, aparecerá una banda azul. Esto indica que se creará un nuevo panel cuando suelte el objeto en esa ubicación.
Pestañas y ventanasAdemás de moverse dentro de una sola pestaña del gráfico, una serie de datos o indicador puede ser arrastrado y soltado en cualquier otra ventana o pestaña del gráfico en su área de trabajo. Se pueden realizar las siguientes acciones de arrastrar y soltar:
1. Arrastre un indicador a una pestaña existente en cualquier ventana de gráfico: duplica el indicador en la pestaña o ventana en la que se coloca, dejando intacta la instancia original del objeto 2. Arrastre una serie de datos a una pestaña existente en cualquier ventana del gráfico: reemplaza la serie de datos primaria en esa pestaña con la que está insertada en ella. 3. Arrastre una serie de datos al límite superior / inferior, o entre dos paneles, de una ventana de gráfico separada: crea un nuevo panel, creando un gráfico de varias series si solo se ha aplicado una serie de datos anteriormente 2. Arrastre un indicador o serie de datos a una nueva pestaña (): crea una nueva pestaña y duplica el objeto que contiene. |
Cómo arrastrar y soltar objetos gráficos
Copiar y pegarUna serie de datos , un indicador o un objeto de dibujo se pueden copiar y pegar en varias áreas de un gráfico para duplicar rápidamente un objeto y sus propiedades. Los objetos del gráfico se pueden copiar de una de dos maneras:
•Haga clic con el botón izquierdo del ratón en el objeto gráfico para seleccionarlo. A continuación, haga clic con el botón derecho del ratón en el objeto, luego haga clic en el elemento del menú Copiar . •Haga clic con el botón izquierdo del ratón en el objeto gráfico para seleccionarlo, luego use la tecla de acceso rápido CTRL C predeterminada de Windows
Después de copiar, los objetos del gráfico se pueden pegar en las siguientes áreas:
•Ventana o pestaña del gráfico actual: las series de datos y los indicadores se duplicarán en un nuevo panel. Los objetos de dibujo se pegarán con un ligero desplazamiento de la ubicación del objeto copiado. •Ventana o pestaña del gráfico independiente: la serie de datos se colocará en un nuevo panel dentro de la ventana o pestaña del gráfico en la que se coloca. Los indicadores se trazarán en un panel existente o en un panel nuevo, dependiendo de la propiedad "Superposición" del indicador. Los objetos de dibujo se colocarán en el mismo número de panel del que se copiaron, si está disponible.
|
Cómo cambiar el orden z (orden de pintura) de un objeto gráfico
Orden ZLos objetos dentro de un panel se pueden ajustar para que aparezcan detrás o delante de otro objeto de gráfico. La capa específica en la que se asienta un objeto se denomina " orden z ".
Puede cambiar el orden z ( orden de pintura ) de todos los objetos del gráfico dentro de cada panel individual. A cada objeto del gráfico se le asigna un valor de orden z , que le informa dónde reside el objeto particular en el orden de pintura. Como regla general, hay tantos niveles de orden z en un panel como objetos de gráfico en ese panel. Por ejemplo, si tuviera una serie de datos y un indicador de SMA en el mismo panel, habría dos niveles de pintura. El nivel 1 es el nivel más alto, lo que significa que cualquier objeto de gráfico en el nivel 1 se pintará sobre todos los demás. Continuando con nuestro ejemplo, si la serie de datos estaba en el nivel 1 de 2 y el indicador de SMA estaba en el nivel 2 de 2, eso significaría que la serie de datos se pintaría en la parte superior del indicador.

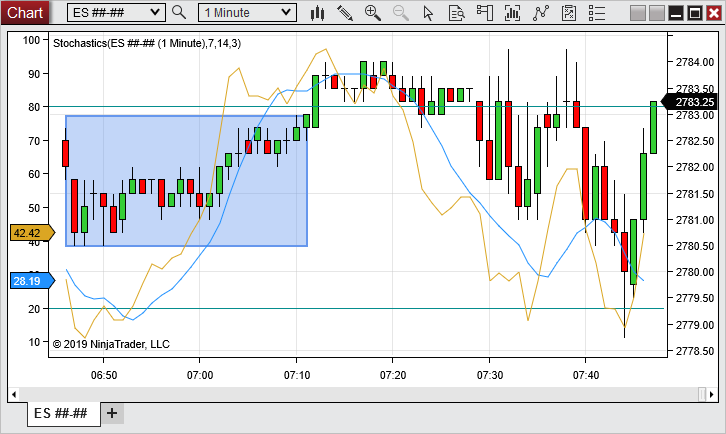

La imagen de abajo muestra un objeto de dibujo "Rectángulo" establecido en orden z, nivel 3 de 3, que se encuentra detrás del indicador estocástico (nivel 2 de 3) y la serie de datos ES ## - ## (nivel 1 de 3).
Para ajustar el orden z de un objeto:
1.Seleccione el objeto gráfico haciendo clic izquierdo sobre él 2.Mantenga presionada la tecla "Shift" de su teclado y gire la rueda de desplazamiento del mouse hacia arriba o hacia abajo para cambiar el orden z del objeto. A medida que se desplaza, el orden z del objeto se mostrará cerca del cursor del mouse.
|
