Operaciones > Gráficos > Paneles de gráficos

Un gráfico se compone de paneles que contienen objetos de gráficos como series de datos , indicadores y herramientas de dibujo . Los paneles se agregan a un gráfico durante el proceso de agregar / editar una serie de datos o un indicador . Cada Panel tiene tres escalas independientes a las que puede asociar un objeto de gráfico. Cada escala se puede personalizar de forma única a través de las propiedades del panel (consulte la subsección " Entender las propiedades del panel " a continuación para obtener más información).

Entendiendo los paneles gráficos

Escalas de panel

Al agregar una Serie de datos o un Indicador a un gráfico, puede configurar la propiedad de justificación de Escala para alinear el objeto del gráfico a cualquiera de las siguientes escalas dentro del Panel :

•Izquierda

•Correcto

•Cubrir

Con la excepción de la Escala de superposición , una escala de precios solo se mostrará en un Panel si hay uno o más objetos de gráfico justificados para él. La escala de superposición no tiene una escala de precios visible, sin embargo, cualquier objeto de gráfico justificado para esta escala mostrará sus marcadores de precios primero en la escala derecha, si existe, de lo contrario, se mostrarán en la escala izquierda.Todas las escalas pueden ser compartidas por múltiples objetos gráficos.

Consejo : Además de cambiar una propiedad de justificación de escala de objetos de gráfico a través de la ventana de la serie de datos o la ventana de indicadores , puede arrastrar y soltar un objeto de gráfico en diferentes escalas. Consulte la sección " Cómo arrastrar y soltar objetos de gráfico" en la página de temas Trabajar con objetos de gráfico .

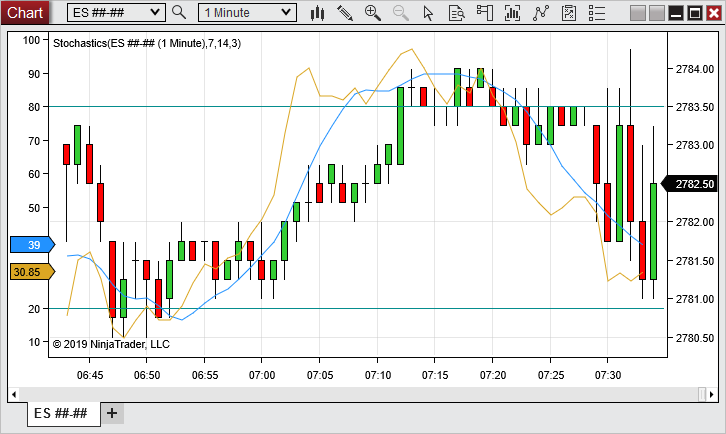

Chart_Scales

La imagen de arriba muestra el contrato continuo de futuros de ES justificado a la escala derecha y un indicador estocástico justificado a la escala izquierda dentro del mismo panel .

Menú contextual del panel

Haga clic con el botón derecho del mouse dentro de la escala de precios para acceder al menú contextual del panel .

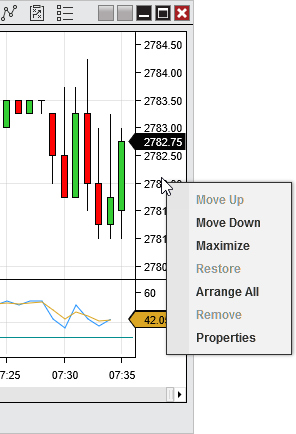

Chart_PanelContext

Las siguientes acciones están disponibles:

Ascender	Mueve el panel hacia arriba en uno.
Mover hacia abajo	Mueve el panel hacia abajo por uno
Maximizar	Maximiza el panel
Restaurar	Restaura la ventana maximizada al tamaño original
Arreglar todo	Organiza todos los paneles a las proporciones por defecto.
retirar	Borra el panel de la tabla.
Propiedades	Abre la ventana de propiedades del panel .

Pantalla del panel maximizada

La selección de Maximizar desde el contexto del panel cambiará el panel seleccionado para que sea el único panel que se muestra en la pestaña del gráfico. Usando la flecha hacia la izquierda " < " o la flecha hacia la derecha " > " navegará a través de cada panel en el gráfico en una visualización maximizada. Al seleccionar el botón "M", los paneles recuperarán su pantalla original predeterminada.

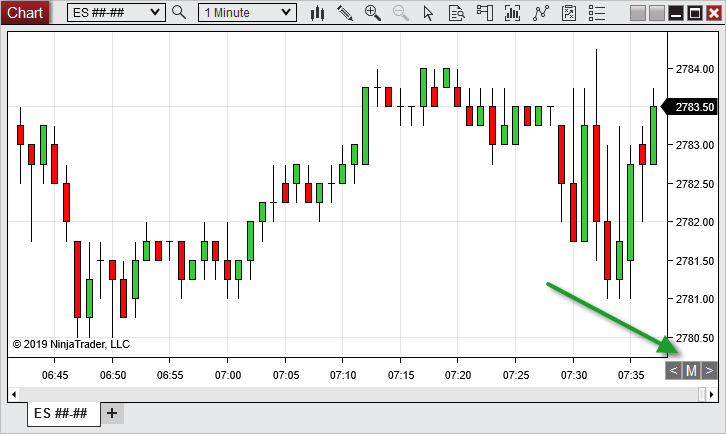

Chart_PanelMax

La imagen de arriba muestra el panel continuo de la serie de datos de 1 minuto de futuros ES que se ha maximizado y muestra los controles disponibles para navegar a través de una pantalla de panel maximizada.

Entendiendo las propiedades del panel

Propiedades del panel

El menú de Propiedades del Panel se puede abrir haciendo doble clic con el botón izquierdo del ratón dentro de la escala de precios o seleccionando el menú Propiedades a través del menú Contexto del Panel descrito anteriormente. La ventana de Propiedades del Panel mostrará una lista de las siguientes propiedades agrupadas por cada escala que esté actualmente activa en el Panel .

Las siguientes propiedades pueden ser ajustadas:

Distancia	Establece el rango en " Automático " o " Fijo ". Un rango fijo permite la configuración manual de los límites superior e inferior del gráfico. El rango también se puede definir manualmente a través del ratón. Consulte la sección del tema Navegación de un gráfico en " Cómo cambiar la escala vertical y el rango de un gráfico ".
Residencia en	Establece un valor que indica cómo se calcula el rango de escala " Automático ". Cuando se establece en " Sólo series de rango de fechas completas ", los valores de Series de datos e Indicadores para todo el rango de fechas del gráfico (los objetos dibujados se ignoran) se utilizan para calcular el rango de escala vertical. Cuando se configura en " Rango de fecha de la pantalla ", se utilizan todos los objetos visibles en la pantalla.
Lineas horizontales	Establece las líneas de la cuadrícula horizontal que se muestran en la escala de precios del gráfico en " Automático " o " Fijo ". Una configuración fija permite la definición manual de los intervalos que se muestran, incluidos el tipo de intervalo de líneas de cuadrícula horizontal y el valor de intervalo de líneas de cuadrícula horizontal
Tipo de intervalo de líneas de cuadrícula horizontal	Establece un valor de " Puntos ", " Marcas " o " Pips " que se utiliza para calcular el intervalo entre las líneas de la cuadrícula y las etiquetas.
Valor de intervalo de líneas de cuadrícula horizontal	Establece el intervalo vertical del eje horizontal. Un valor de 0 (cero) permitirá la generación automática de intervalos de línea de cuadrícula. La escala derecha siempre tendrá prioridad sobre la escala izquierda si ambos se configuran en intervalos de línea de cuadrícula personalizados definidos por el usuario.
Tipo de margen	Establece el modo de cálculo para determinar los márgenes superior e inferior del panel mediante "Puntos" o "Porcentaje". (Los valores porcentuales son porcentajes enteros. Por ejemplo, ingresar un valor de "1" es igual a 1%.)
Margen inferior	Establece el valor del margen inferior
Margen superior	Establece el valor del margen superior
Máximo	Establece el límite superior de la escala cuando se usa el rango " Fijo "
Mínimo	Establece el límite inferior de la escala cuando se usa el rango " Fijo "
Tipo	Establece el tipo de escala en " Lineal " o " Logarítmico "
