Estilos de carta
<< Click to Display Table of Contents >> Estilos de carta |
NinjaTrader admite una gran variedad de estilos de gráficos . Esta página explica cómo se crea cada estilo de gráfico en un gráfico y proporciona consejos para leer gráficos de diferentes estilos. Consulte la página Trabajar con datos de precios para obtener información sobre cómo cambiar los estilos de gráficos .
Nota: Algunos estilos de gráficos están diseñados para usarse con un tipo de barra específico , y serán más efectivos cuando se combinen con ese tipo de barra .Por ejemplo, Punto y Figura se pueden encontrar en los menús Tipos de barra y Estilos de gráfico, y estos dos serán más útiles en conjunto en un gráfico. Como otro ejemplo, el tipo de barra de Renko puede ser más efectivo cuando se combina con el estilo de gráfico Abrir / Cerrar . Cuando selecciona un Tipo de barra , el Estilo de gráfico recomendado se seleccionará automáticamente, pero aún se puede cambiar después. |

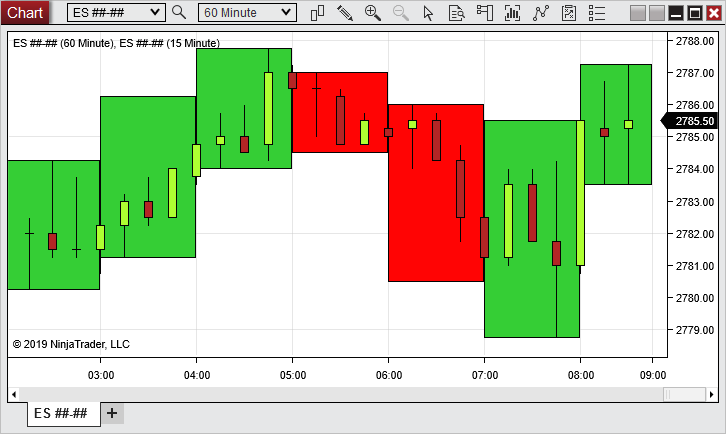

Comprender el estilo del gráfico de caja
Estilo de gráfico de cajaEl estilo de gráfico de caja se diseñó específicamente para simplificar el análisis de múltiples marcos temporales en gráficos. El estilo de cuadro dibuja una forma rectangular para cada barra, de color verde por defecto para barras superiores y rojo de forma predeterminada para barras inferiores. En lugar de diferenciar entre Open, High, Low y Close de un intervalo de tiempo específico, el estilo Box solo muestra High y Low. Esto se hace para permitir una segunda serie de datos que mostrará una mayor granularidad de la acción del precio que se pintará sobre las barras Box. Por ejemplo, en la imagen a continuación, el estilo Box se usa para mostrar el valor alto y bajo de un marco de tiempo más alto, mientras que las velas se usan para mostrar una acción de precio intrabarra más precisa en un marco de tiempo más bajo para el mismo instrumento. Leer un cuadro de cuadroLas barras de cuadro se pueden usar para definir esencialmente un rango de negociación que ocurrió dentro de un marco de tiempo específico, pero no revelarán nada sobre la acción del precio dentro de la barra. El estilo de cuadro es más efectivo cuando se combina con una serie de datos de menor tiempo en el mismo panel de gráficos , como en el ejemplo a continuación.
En la imagen de arriba, una serie de datos de 60 minutos del contrato de futuros E-Mini S&P 500 está usando el estilo Caja, y está pintada detrás de una serie de datos de 15 minutos del mismo instrumento, mostrando claramente el movimiento del precio en el marco temporal más corto dentro del más largo. Para obtener más información sobre cómo pintar una serie de datos sobre otra, consulte la sección " Cómo cambiar el orden z (orden de pintura) de un objeto gráfico " de la página Trabajar con objetos en gráficos . |

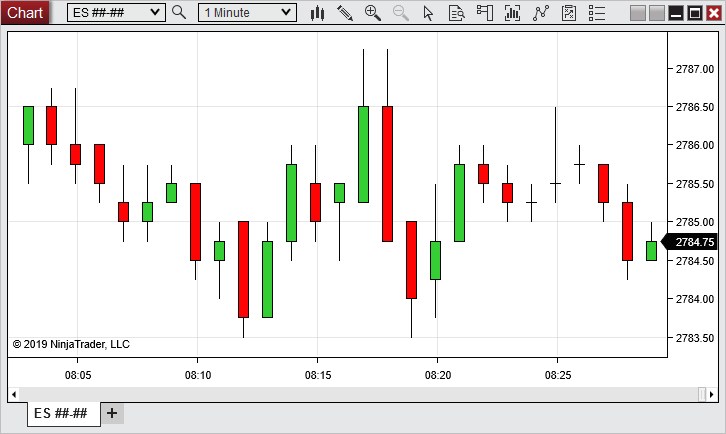

Comprender el estilo del gráfico de velas
Estilo de gráfico de velasEl estilo del gráfico de velas representa cuatro puntos de datos por barra: Abierto, Alto, Bajo y Cerrado. Las velas generalmente se pintan de un color para las barras hacia arriba (verde por defecto) y otro color para las barras hacia abajo (rojo por defecto).
Leer un gráfico de velasLas velas se dividen en dos secciones principales, un cuerpo de vela y una mecha. En una barra superior, la parte superior del cuerpo de la vela representa el precio de cierre y la parte inferior representa el precio de apertura. En una barra descendente, la parte superior del cuerpo de la vela representa el precio de apertura, y la parte inferior representa el precio de cierre. En las barras hacia arriba o hacia abajo, el punto alto de la mecha representa el precio Alto, y el punto bajo de la mecha representa el precio Bajo.
|

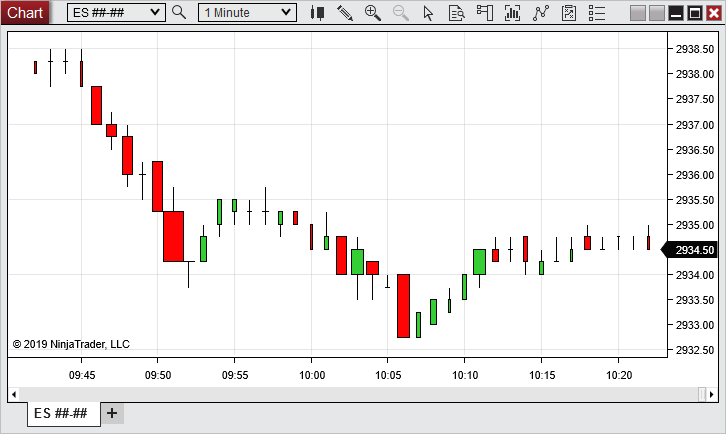

Comprender el estilo del gráfico de equivalentes
Estilo de gráfico de equivalenciaEl estilo de gráfico Equivolume traza cuatro puntos de datos por barra: Abierto, Alto, Bajo y Cerrado. Además, el ancho variará según la barra. Las barras de equivalencia generalmente se pintan de un color para las barras hacia arriba (verde por defecto) y otro color para las barras hacia abajo (rojo por defecto).
Leer un gráfico de velasLas barras equivalentes se dividen en dos secciones principales, un cuerpo de vela y una mecha. En una barra superior, la parte superior del cuerpo de la vela representa el precio de cierre y la parte inferior representa el precio de apertura. En una barra descendente, la parte superior del cuerpo de la vela representa el precio de apertura, y la parte inferior representa el precio de cierre. En las barras hacia arriba o hacia abajo, el punto alto de la mecha representa el precio Alto, y el punto bajo de la mecha representa el precio Bajo. El ancho de la barra indica cuánto volumen se recibió dentro de esa barra en comparación con las otras barras a la vista. Entonces, una barra ancha indica un volumen alto y una barra delgada indica un volumen bajo. |

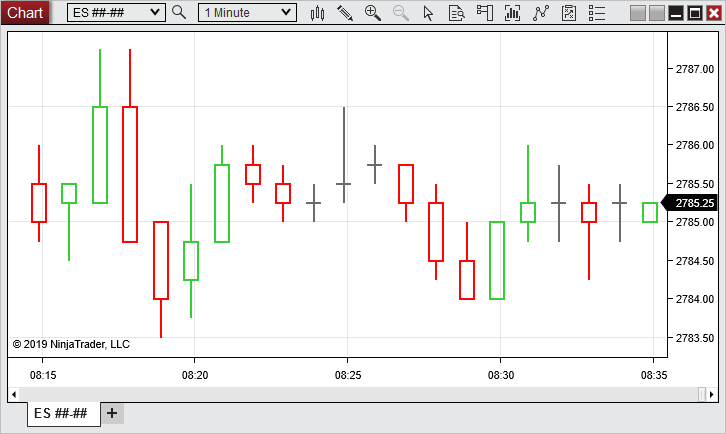

Comprender el estilo de gráfico de vela hueca
Estilo de gráfico de vela huecaEl estilo de gráfico de vela hueca traza cuatro puntos de datos por barra: Abierto, Alto, Bajo y Cerrado. Las velas huecas generalmente se pintan de un color para las barras hacia arriba (verde por defecto), otro color para las barras hacia abajo (rojo por defecto) y otro color para la base doji (gris oscuro por defecto).
Leer un gráfico de velas huecasLos candelabros huecos se dividen en dos secciones principales, un cuerpo de vela y una mecha. En una barra superior, la parte superior del cuerpo de la vela representa el precio de cierre y la parte inferior representa el precio de apertura. En una barra descendente, la parte superior del cuerpo de la vela representa el precio de apertura, y la parte inferior representa el precio de cierre. En las barras hacia arriba o hacia abajo, el punto alto de la mecha representa el precio Alto, y el punto bajo de la mecha representa el precio Bajo. En una barra de doji, el precio de apertura y el precio de cierre son los mismos, representados por una línea en la mecha.
|

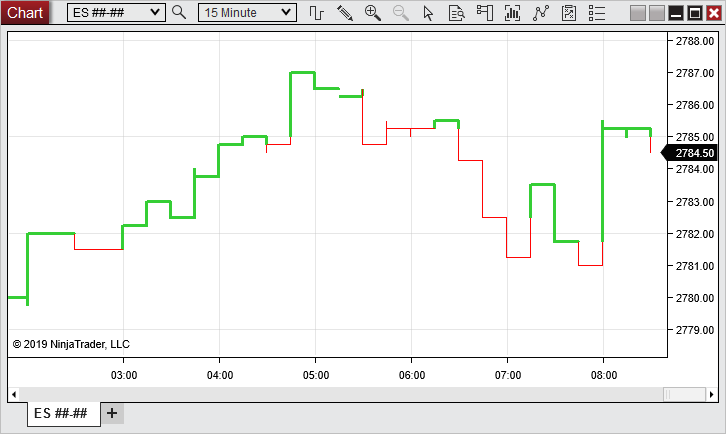

Comprender el estilo del gráfico de líneas de Kagi
Kagi Line Chart StyleEl estilo de gráfico de línea de Kagi fue diseñado específicamente para funcionar con el tipo de barra Kagi , que ofrece una forma alternativa de analizar la acción del precio con una perspectiva diferente a las barras tradicionales basadas en el tiempo.
Leer un gráfico lineal de KagiPara obtener más información sobre cómo leer y configurar gráficos de líneas de Kagi , consulte la sección " Comprender las barras de Kagi " de la página Tipos de barras .
|

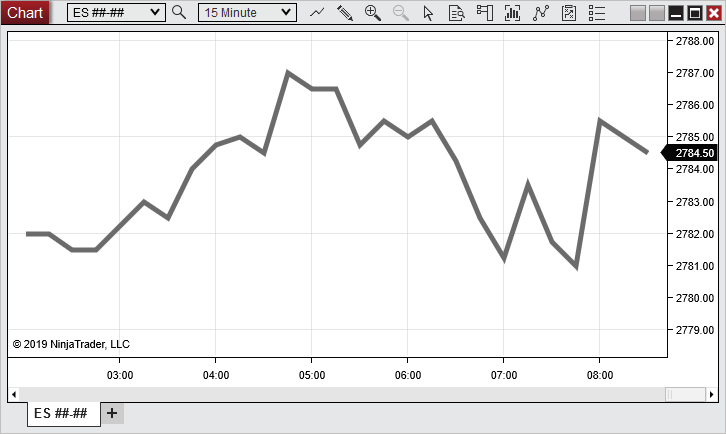

Comprender la línea al cerrar el estilo del gráfico
Estilo de gráfico de línea al cerrarEl estilo de gráfico Line on Close reduce el ruido de la acción del precio al centrarse únicamente en el precio de cierre de un instrumento en un intervalo de tiempo específico. Este estilo conecta el precio de cierre al final de cada intervalo con una línea recta.
Leer una línea en un gráfico cerradoAl mirar un gráfico de Línea al cerrar, es importante diferenciar entre la línea misma y los pivotes entre los muchos segmentos de la línea. Cada punto en el que pivota la línea representa un precio de cierre para el instrumento, mientras que las líneas entre esos puntos no representan necesariamente precios históricos reales. En cambio, se dibujan como una forma de suavizar la transición de un precio de cierre a otro.
|

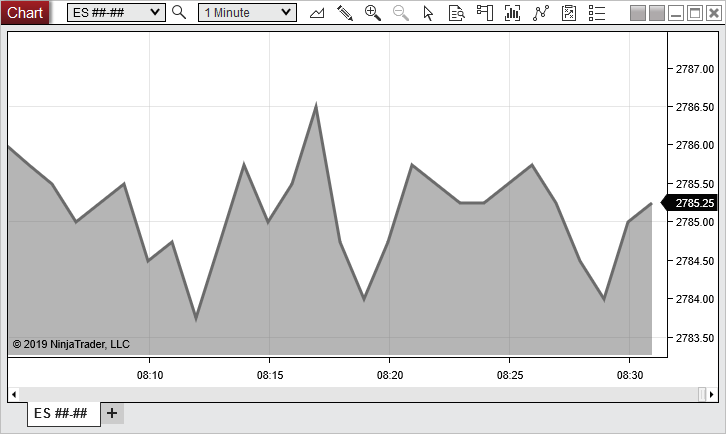

Comprender el estilo de carta de montaña
Estilo de carta de montañaEl estilo de gráfico de montaña funciona de manera similar al estilo de línea al cerrar cubierto en la sección anterior. El estilo Montaña conecta los precios de cierre de un intervalo elegido con segmentos de línea recta, y también colorea la región debajo de los segmentos de línea conectados con un color sólido.
Leer una línea en un gráfico cerradoAl mirar un gráfico de montaña, es importante diferenciar entre la línea misma y los pivotes entre los muchos segmentos de la línea. Cada punto en el que pivota la línea representa un precio de cierre para el instrumento, mientras que las líneas entre esos puntos no representan necesariamente precios históricos reales. En cambio, se dibujan como una forma de suavizar la transición de un precio de cierre a otro. También es importante comprender que el área sombreada no representa necesariamente puntos de precios históricos, sino que se pretende simplemente como una ayuda visual.
|

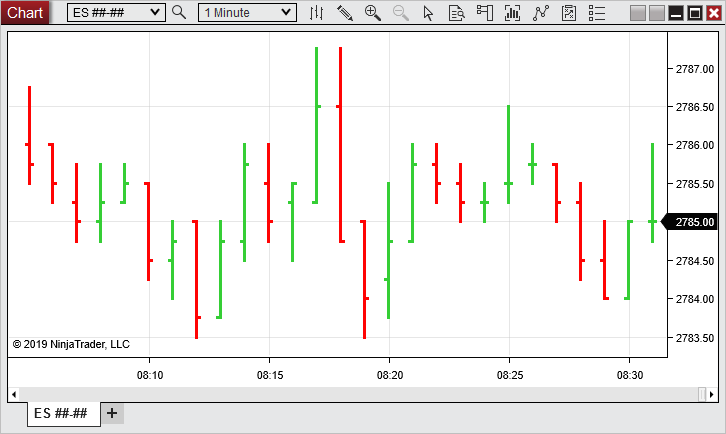

Comprender el estilo de gráfico OHLC
Estilo de carta OHLCEl estilo de gráfico OHLC traza cuatro puntos de datos por barra: Abierto, Alto, Bajo y Cerrado. Al igual que las velas japonesas , las barras OHLC generalmente están pintadas de un color para las barras hacia arriba (verde por defecto) y otro color para las barras hacia abajo (rojo por defecto).
Leer un cuadro de OHLCLas pequeñas banderas orientadas hacia la izquierda y hacia la derecha en cada barra tienen la clave para interpretar los gráficos OHLC. Cuando la bandera hacia la derecha está más arriba en la barra que la bandera hacia la izquierda, esto indica una barra hacia arriba, y cuando la bandera hacia la izquierda es más alta, esto representa una barra hacia abajo. Esto también debe corresponder a los colores de las barras. El espacio entre las banderas representa la acción del precio Abrir-para-Cerrar, mientras que las partes de la barra que se extienden más allá de las banderas representan el Alto y el Bajo (independientemente de la dirección de la barra).
|

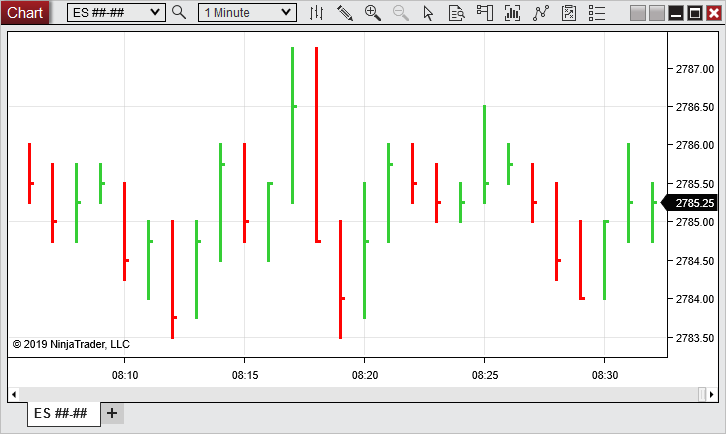

Comprender el estilo de gráfico HLC
Estilo de carta HLCEl estilo de gráfico HLC traza tres puntos de datos por barra: Alto, bajo y cercano. Al igual que las barras OHLC , las barras HLC generalmente están pintadas de un color para las barras hacia arriba (verde por defecto) y otro color para las barras hacia abajo (rojo por defecto).
Leer un cuadro HLCLas barras HLC incluyen solo una bandera que se extiende a la derecha de cada barra, a diferencia de las barras OHLC, que incluyen banderas orientadas hacia la izquierda y hacia la derecha. La bandera que mira hacia la derecha representa el precio de cierre de una barra, mientras que los puntos extremos superior e inferior de la barra representan el valor alto y bajo, respectivamente.
|

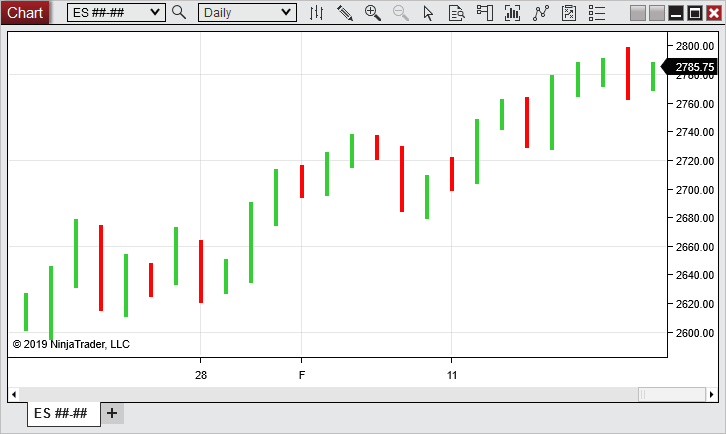

Comprender el estilo de gráfico HiLo
Estilo de carta HiLoEl estilo de gráfico HiLo traza dos puntos de datos por barra: Alto y bajo. Al igual que las barras OHLC, las barras HiLo generalmente están pintadas de un color para las barras hacia arriba (verde por defecto) y otro color para las barras hacia abajo (rojo por defecto).
Leer un gráfico HiLoLas barras HiLo eliminan las banderas orientadas hacia la izquierda y hacia la derecha que se encuentran en las barras OHLC y HLC. Los puntos superior e inferior de cada barra representan los valores Alto y Bajo, respectivamente.
|

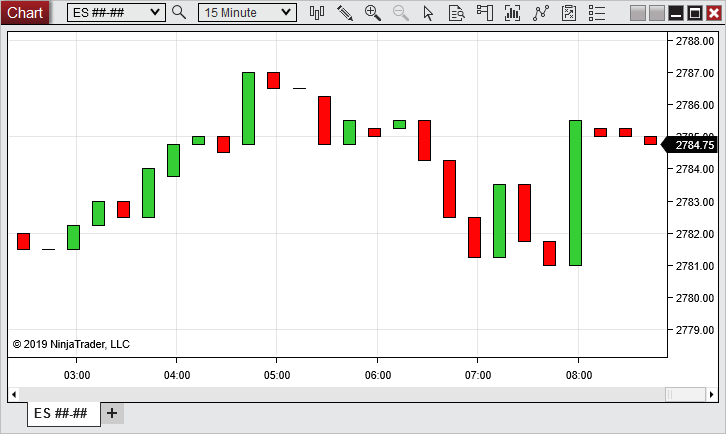

Comprender el estilo de gráfico abierto / cerrado
Estilo de gráfico abierto / cerradoEl estilo de gráfico de apertura / cierre simplifica el ruido dentro de la barra eliminando los precios altos y bajos de la ecuación. Este estilo de gráfico pinta las barras en un color verde por defecto, y las barras en un color rojo por defecto, y simplemente traza la diferencia entre Abrir y Cerrar durante un intervalo elegido.
Lectura de cuadros abiertos / cerradosEn una barra superior, la parte inferior de una barra Abrir/Cerrar representa el precio Abierto, mientras que la parte superior de la barra representa el precio Cerrar. En una barra hacia abajo, la parte superior representa la apertura, mientras que la parte inferior representa el cierre.
|

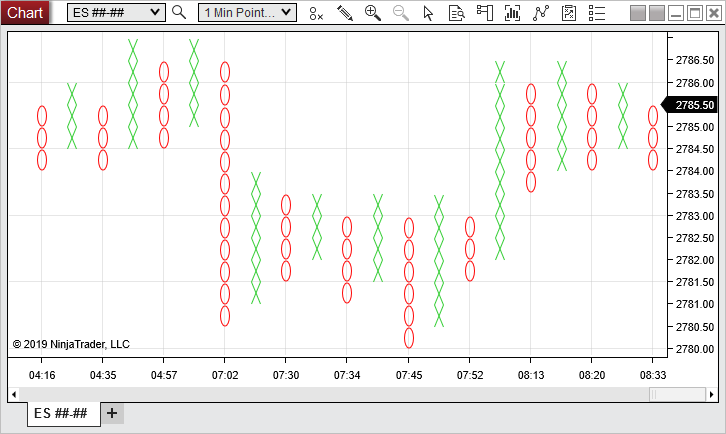

Comprender el estilo del gráfico de puntos y figuras
Estilo de gráfico de punto y figuraEl estilo de gráfico de punto y figura se diseñó específicamente para funcionar con el tipo de barra de punto y figura , que es una forma alternativa de analizar la acción del precio desde una perspectiva diferente a las barras tradicionales basadas en el tiempo.
Lectura de un gráfico de puntos y figurasPara obtener más información sobre cómo leer y configurar gráficos de puntos y figuras, consulte la sección " Descripción de las barras de puntos y figuras " de la página Tipos de barras .
|
